Criar uma família de perfis

Uma família de perfis contém uma forma bidimensional (normalmente um contorno fechado) que pode ser carregada em um projeto e aplicada em determinados elementos de construção.

Por exemplo, você pode efetuar o croqui do contorno de perfil de um corrimão e, a seguir, usar essa forma em um corrimão em seu projeto. Os perfis carregados são exibidos no Navegador da família.

Para criar uma família de perfis, abra uma nova família e faça o croqui de um perfil utilizando linhas, cotas e planos de referência. Após ter salvo a família de perfis, é possível carregar e aplicá-la para geometria sólida no projeto.

Este procedimento descreve a criação de uma forma genérica de perfil que fique disponível para múltiplos elementos de construção no projeto. Suas intenções específicas de construção e de desenho podem ser diferentes.

Para criar um perfil

1. Clique em NovaFamília.
2. Na caixa de diálogo Nova família - Selecionar arquivo do modelo, selecione um modelo de perfil e clique em Abrir.

   O Editor de família abre uma vista de planta que inclui dois planos de referência. Não há outras vistas disponíveis nas quais desenhar as linhas.

3. Se necessário, efetue o croqui de planos de referência para restringir as linhas no perfil.
4. Clique na guia Criarpainel Detalhe (Linha) e efetue o croqui do contorno do perfil.
5. Se necessário, clique na guia Criarpainel Detalhe (Componente de detalhe) para colocar um componente de detalhe na família de perfis.
   Dica: Você pode alterar a ordem de classificação de quaisquer componentes de detalhe na família ao usar as ferramentas de ordem de desenho de componentes de detalhe.
6. Para especificar o detalhe no qual a família de perfis é exibida no projeto, selecione qualquer linha do croqui do perfil e clique na guia Modificar | Linhaspainel Visibilidade (Configurações de visibilidade).
7. Selecione os níveis de detalhe desejados (Alta, Média ou Baixa resolução) e clique em OK.
   Dica: Você pode especificar o nível de detalhe para componentes de detalhe usando os mesmos métodos.
8. Na paleta Propriedades, em Outro, para Uso do perfil, clique no campo Valor e selecione o tipo de perfil.

   Por exemplo, se estiver criando um perfil de montante, selecione Montante.

   Dica: Esta configuração assegura que somente perfis relevantes sejam listados ao usar perfis em um projeto. Por exemplo, ao selecionar um perfil de montante, os perfis de bocel de escada não são exibidos.
9. Clique em Aplicar.
10. Adicione quaisquer cotas necessárias.
11. Salve a família.

Exemplos

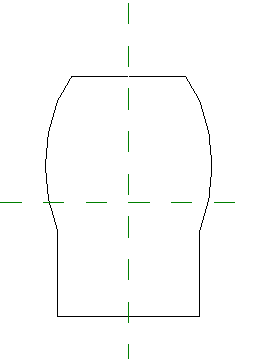

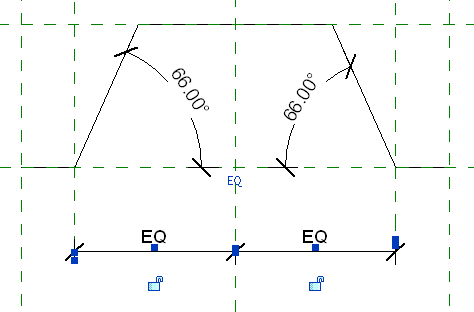

Amostra de croqui de perfil

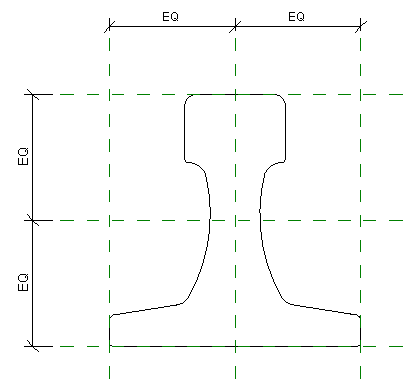

Amostra de croqui de perfil de trilho de guindaste



Nota: Observe que o perfil do deck de metal não é um contorno fechado. Este é um exemplo de um perfil especial que não requer um croqui de contorno fechado.

Amostra de croqui de perfil do deck de metal
