Criar tipos de famílias

Usando a ferramenta Tipos de famílias, você pode criar muitos tipos (tamanhos) para uma família.

Para fazer isso é preciso ter legendado as cotas e criado os parâmetros que irão variar.

Exemplos

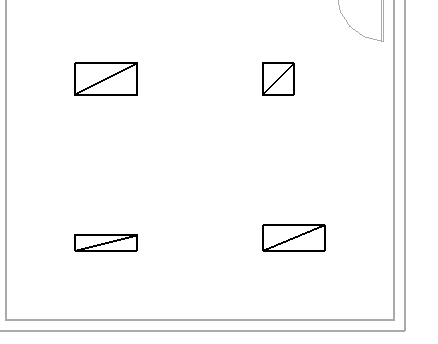

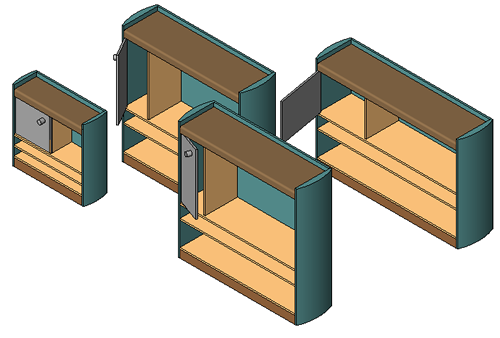

Uma família de estante de livros que cria quatro tipos (tamanhos) de estante de livros diferentes



Uma família de luminárias com 4 diferentes tipos (tamanhos)

Cada novo tipo de família possui um conjunto de propriedades (parâmetros) que incluem as cotas legendadas e seus valores. Também é possível adicionar valores para parâmetros-padrão da família (como Material, Modelo, Fabricante, Marca de tipo e outros).

Para criar tipos de família

1. Clique na guia Criarpainel Propriedades (Tipos de família).
2. Na caixa de diálogo Tipos de família, em Tipos de família, clique em Novo.
3. Insira o nome da família e clique em OK.
4. Na caixa de diálogo Tipos de família, insira os valores para os parâmetros de tipo.
5. Clique em OK.
