A maioria dos termos usados para identificar os objetos no Revit são termos comuns e padrões da indústria. No entanto, alguns termos são únicos do Revit e sua compreensão sobre os mesmos é crucial para entender o software.
- Regulador de fluxo de ar: Utilizado para controlar o volume do fluxo.
- Painel de dados: Painéis usados para conectar dispositivos com conectores dos Dados tipo sistema, telefone, segurança, alarme de incêndio, chamada de enfermeira, controles e comunicação.
- Equipamento montado em dutos: Detectores de fumaça, geradores de vapor
- Cotovelo: Uma flexão ou um ajuste tipo cotovelo
- Entrada: Ponto no qual o fluído é inserido no sistema: chaminés, grelhas, grades
- Equipamento: Equipamento genérico
- Saída: Ponto no qual fluído deixa o sistema
- Ventilador e interação do sistema AHUs, ventiladores em linha
- Coifa: Cozinha, laboratório ou outras coifas de exaustão
- Conexão: Interseção de três ou mais segmentos (Tê, cruzeta e Y)

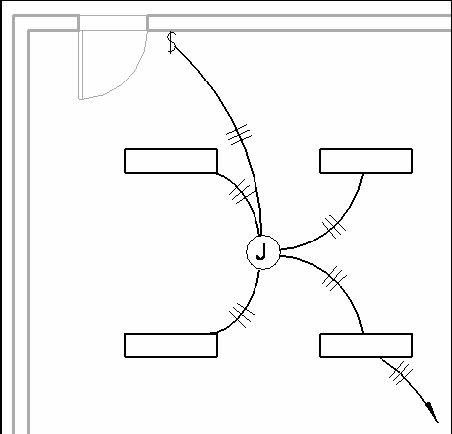

- Caixa de conexão: Os dispositivos de gerenciamento do fio através do qual o fio geralmente é desenhado através do dispositivo. Como indicado na imagem, As ramificações automaticamente geradas através de uma caixa de conexão.
- Normal: Dispositivos como tomadas de corrente, componentes de alarme de incêndio e luminárias.
- Obstrução: Tudo que cause uma queda de pressão, como um filtro em linha
- Painel de controle: Usado para conectar dispositivos/equipamento com conectores com um valor de Tipo de sistema de Alimentação e para gerar tabelas do tipo ramificação de circuito.
- Quadro elétrico: Utilizado para conectar dispositivos/equipamento com conectores com um valor de Tipo de sistema de Alimentação e para gerar tabelas de tipo de ramificação de circuito.
- Transformador: Utilizado para interconectar Painéis de controle e/ou Quadros elétricos de diferentes voltagens.
- Transição: Alteração de forma ou tamanho
- Indefinido: Não há funcionalidade específica
- Válvula: Válvulas e acessórios similares
