É possível atribuir diferentes peças da geometria da família para subcategorias na categoria da família.
Uma subcategoria controla a espessura, cor e padrão da linha e a atribuição de material da geometria atribuída à ela, independente das configurações da categoria da família. Ao atribuir porções da geometria da família para diferentes subcategorias, é possível exibi-la com diferentes espessuras, cores e padrões de linha e atribuições de material.

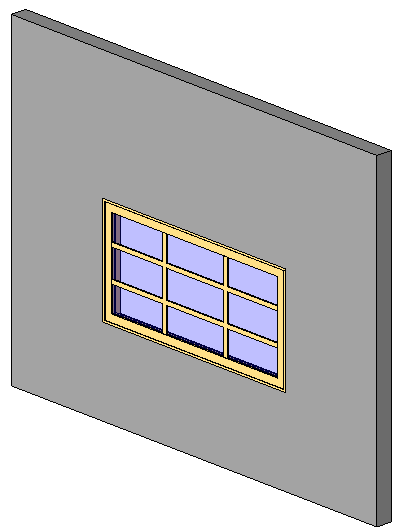

Exemplo de família de janelas
Por exemplo, em uma família de janelas, seria possível atribuir a moldura, caixilho e montantes para uma subcategoria e o vidro para outra. Seria possível atribuir diferentes materiais (madeira e vidro) para cada subcategoria para alcançar o efeito a seguir.

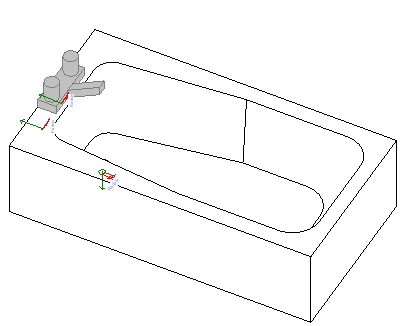

Exemplo de família de banheiras
Por exemplo, em uma família de banheiras, é possível atribuir a torneira para uma subcategoria e o tubo da cuba para outro. Seria possível atribuir diferentes materiais para cada subcategoria para alcançar o efeito a seguir.
Se subcategorias não tiverem sido criadas ou se a família não as contém por padrão, é possível criá-las a qualquer momento. Consulte Criar subcategorias de família.
Para atribuir a geometria da família para uma subcategoria
- No Editor de família, selecione a geometria da família para a qual deseja atribuir a subcategoria.
- Na paleta Propriedades, em Dados de identidade, para Subcategoria, selecione uma subcategoria.
- Clique em Aplicar.
