Um modelo da vista é uma coleção de propriedades da vista, como a escala da vista, disciplina, nível de detalhe e configurações de visibilidade.
Utilize modelos de vista para aplicar as configurações padrão para vistas. Os modelos de vistas podem ajudar a garantir a adesão às normas do escritório e para obter a consistência entre os conjuntos de documentos de construção.
Antes de criar os modelos de vista, primeiro pense sobre como usar vistas. Para cada tipo de vista (planta de piso, de elevação, de corte, vista 3D, e assim por diante), quais são os estilos utilizados? Por exemplo, um arquiteto pode utilizar estilos de vistas de planta de piso, como potência e sinal, partição, demolição, mobiliário e ampliada.
É possível criar um modelo de vista para cada estilo para controlar as configurações de sobreposições de visibilidade/gráficos de categorias, escalas da vista, níveis de detalhe, opções de exibição gráfica e mais.
Exemplos

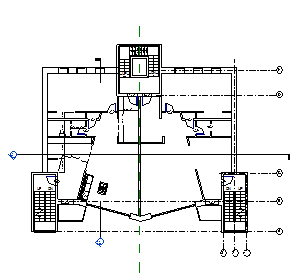

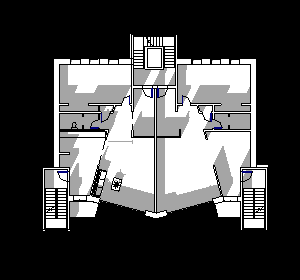

O exemplo a seguir mostra uma planta de piso de construção e uma apresentação da planta de piso. É possível criar um modelo de vista para cada estilo com configurações de visibilidade e gráficos predefinidas.
- Aplique propriedades de um modelo de vista para uma vista. As alterações posteriores no modelo de vista não afetam a vista.
- Atribua um modelo de vista para uma vista, criando um vínculo entre o modelo e a vista. As alterações posteriores no modelo de vista são aplicadas automaticamente em todas as vistas vinculadas.
Você pode usar os modelos de vista para controlar as vistas nas seguintes formas:
Os modelos de vistas podem ser transferidos de um projeto para o outro.
