Alterar uma matriz

Você pode modificar qualquer cota associada com membros da matriz.

Se o membro modificado da matriz faz parte de um grupo, a alteração afeta aquele elemento e proporcionalmente afeta outros membros do grupo, dependendo da cota modificada. Se o membro modificado da matriz não faz parte de um grupo, a alteração afeta somente o elemento selecionado. Consulte Alterar um valor de cota.

Se os membros da matriz pertencem a uma grupo, você pode alterar o número de membros na matriz. Selecione a linha de padrão e insira um novo valor na caixa de número de instância da matriz. Os controles para grupos de matrizes estão visíveis em todas as vistas nas quais a matriz é visível. Quando você modifica o número de elementos em uma matriz, pode especificar como os elementos são adicionados ou removidos da matriz com a opção Anexar no final.

Exemplos

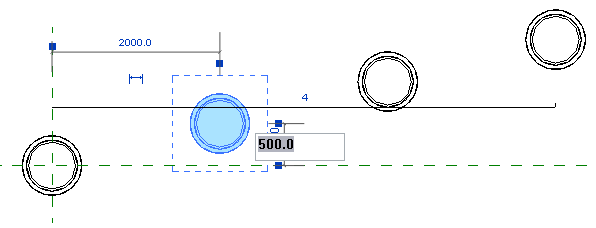

Alterando as cotas de uma matriz

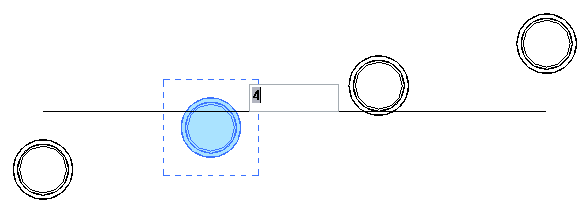

Alterando o número de elementos em uma matriz

Revit Structure

Exemplos

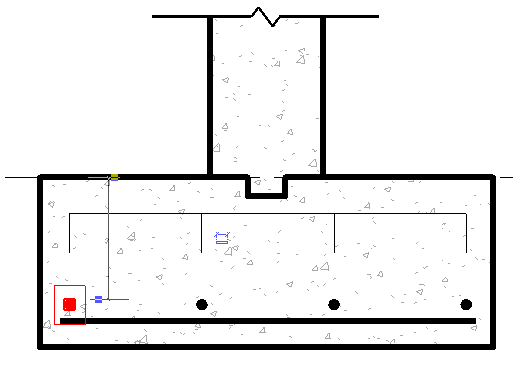

Alterando as cotas de uma matriz

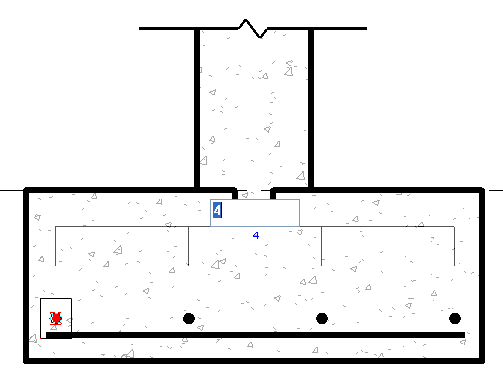

Alterando o número de elementos em uma matriz

Especificando como os elementos são adicionados ou removidos de uma matriz

Quando você modifica o número de elementos em uma matriz, pode especificar como os elementos são adicionados (ou removidos) da matriz.

  1. Selecione a matriz.

    Uma matriz é selecionada quando a linha quer indica o layout é selecionada, como mostrado na imagem a seguir.

  2. Na Barra de opções, selecione ou desmarque Anexar no final.
    • Se Anexar no final estiver selecionada, o espaçamento entre os elementos na matriz permanece o mesmo, e quaisquer elementos nela adicionados (ou removidos) são adicionados (ou removidos) do ponto final existente da matriz.

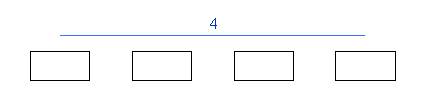

      Matriz selecionada

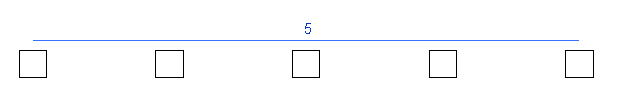

      Número de elementos da matriz alterados com Anexar no final selecionada

    • Se Anexar no final não estiver selecionada, os pontos finais da matriz permanecem os mesmos, e quaisquer elementos nela adicionados (ou removidos) são espaçados por igual entre os pontos finais existentes.

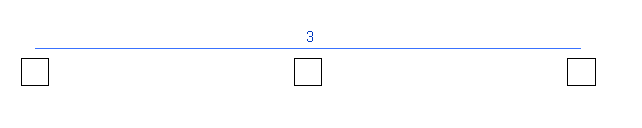

      Matriz selecionada

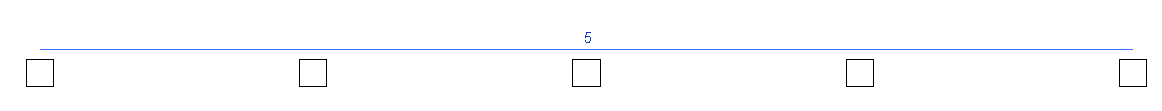

      Número de elementos da matriz alterados com Anexar no final desmarcada
