Ao criar uma escada por croqui, é possível desenhar limites e espelhos de degrau ao invés de deixar que o Revit calcule automaticamente os lances da escada. Este método oferece um maior controle ao desenhar o perímetro das escadas.
Para desenhar limites e linhas do espelho de degrau
- Abra uma vista da planta ou 3D.
- Clique na guia Arquitetura
painel Circulaçãomenu suspenso Escada
(Escada por croqui). - Clique em Modificar | guia Criar croqui da escadapainel Desenhar
Limite. Desenhe os limites utilizando um dos seguintes métodos:
- Clique em Espelho do degrau.
Desenhe os espelhos utilizando uma das ferramentas de desenho.
- Como opção, especifique um tipo de corrimão para a escada. Consulte Especificar o guarda-corpo para uma nova escada por croqui.
- Clique em
(Concluir modo de edição). O Revit gera a escada com os corrimãos automaticamente aplicados.
Exemplo

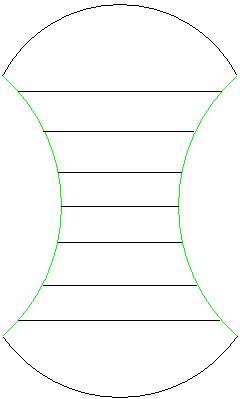

Escadas desenhadas usando as ferramentas Limite e Espelho do degrau

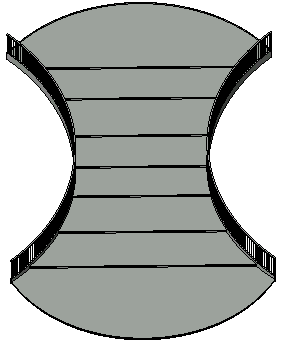

Vista 3D de escadas desenhadas usando as ferramentas Limite e Espelho.
Corrimãos para escadas com patamares

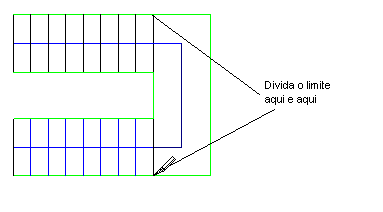

Quando um patamar é incluído em escadas que você cria ao desenhar linhas limite e de espelho do degrau, divida as linhas limite onde elas se encontram com o patamar para que o corrimão siga corretamente o patamar e a inclinação das escadas.
- Selecione a escada e clique na guia Modificar | Criar croqui da escadapainel Modificar
Dividir. - Divida as linhas limites onde se encontram com o patamar.
Para modificar escadas desenhadas com linhas de limite e espelho de degrau
Selecione a escada, e use as ferramentas de desenho para alterar o perímetro. Modifique os parâmetros de instância e de tipo da escada para alterar suas propriedades.
Dicas
- Não conecte as linhas limite esquerda e direita uma à outra. Você pode efetuar o croqui das mesmas como linha única ou linhas multisegmentadas (por exemplo, linhas retas e arcos conectados).
- Conecte as linhas de espelho entre os limites esquerdo e direito.
- A linha do espelho superior em um lance de escada, representa o espelho real sem o degrau.
