Use a ferramenta Deslocamento para copiar ou mover uma linha de modelo, linha de detalhe, parede ou viga selecionada, com uma distância especificada perpendicular ao seu comprimento.
Você pode aplicar a ferramenta em elementos únicos ou em cadeias de elementos que pertencem a mesma família. Você pode especificar uma distância de deslocamento ao arrastar os elementos selecionados ou ao inserir um valor.
As seguintes restrições se aplicam a ferramenta Deslocamento:
- Você somente pode deslocar linhas, vigas ou contraventamentos em seus próprios planos de trabalho. Por exemplo, se você desenha uma linha de modelo cujo plano de trabalho é definido para planta de piso: nível 1, pode deslocar aquela linha somente no plano da vista de planta.
- Você não pode deslocar paredes criadas como famílias no local.
- Você não pode deslocar elementos em uma vista perpendicular ao seu plano de movimento. Por exemplo, não é possível deslocar uma parede em uma vista de elevação.
Para deslocar um elemento ou uma cópia de um elemento
- Clique na guia Modificar
painel Modificar
(Deslocamento).
- Na Barra de opções, selecione a forma com a qual deseja especificar a distância de deslocamento:
Se você deseja que… |
Então… |
arraste o elemento selecionado para a distância desejada |
selecione Gráfico. |
inserir um valor para a distância de deslocamento |
selecione Numérico. Insira um número positivo na caixa Deslocamento. |
- Se você deseja criar e deslocar cópias do elemento selecionado, selecione Copiar na Barra de opções. (Se tiver selecionado Gráfico na etapa anterior, manter pressionado Ctrl conforme move o cursor, tem o mesmo efeito).
- Selecione o elemento ou cadeia que deseja deslocar.
Se você especificou uma distância de deslocamento usando a opção Numérico, uma linha de visualização é exibida na distância dos elementos realçados no lado onde o cursor está posicionado, como mostrado.

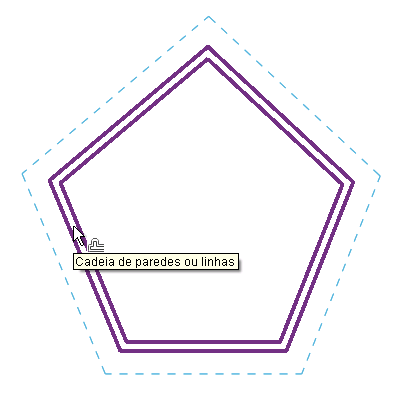

Cursor na face externa da parede

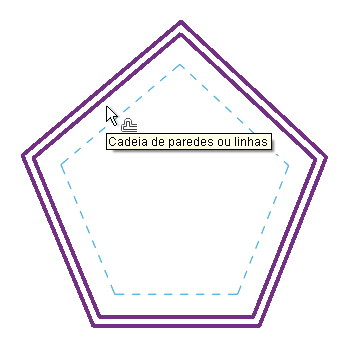

Cursor na face interna da parede
- Mova o cursor como necessário para exibir a linha de visualização na posição de deslocamento desejado, e a seguir clique para mover o elemento ou cadeia para aquela posição ou para colocar uma cópia ali. Ou, se você selecionou a opção Gráfico, clique para selecionar o elemento realçado, e a seguir arraste-o na distância desejada, e clique novamente. Após você iniciar o arraste, uma cota receptiva é exibida, e você tem a opção de inserir uma distância específica de deslocamento.
