Crie uma treliça personalizada para colocar em um modelo estrutural.
A família de layout de treliça consiste em linhas que definem os elementos da treliça como banzos e teias. Os membros banzo e teia são criados para que suas linhas centrais (eixo X local) esteja ao longo das linhas de layout definidas na família de layout de treliça. Todo o layout será transformado para que a distância entre os dois planos de referência finais seja determinada pela instância de treliça com base em sua forma no projeto.

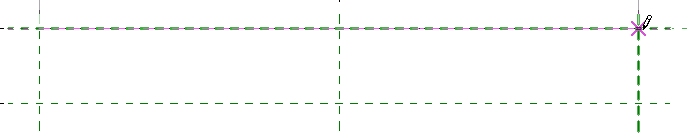

O modelo de família de treliça estrutural fornece cinco planos de referência permanentes: superior, inferior, esquerdo, central e direito. Os planos esquerdo e direito indicam o comprimento do espaçamento da treliça. As linhas de layout da treliça que terminam nestes planos ou são coincidentes com eles, irão manter seus relacionamento durante a transformação do layout no ambiente do projeto.
O parâmetro Comprimento pode ser utilizado na sua família de layout de treliça para realizar cálculos para especificar a localização de membros verticais da teia para calcular o número de painéis a serem criados no ambiente do projeto.
Para poder especificar famílias de esqueleto estrutural para a família de layout de treliça a ser usado, você precisa carregá-las em sua família de layout de treliça. Navegue para o diretório de família Imperial ou Métrica e selecione o arquivo da família de modelo de esqueleto estrutural para banzos e teias. Estas precisam ser famílias de esqueleto estrutural ou famílias de anotações genéricas. Repita esta etapa para especificar cada tipo de treliça planejado.
