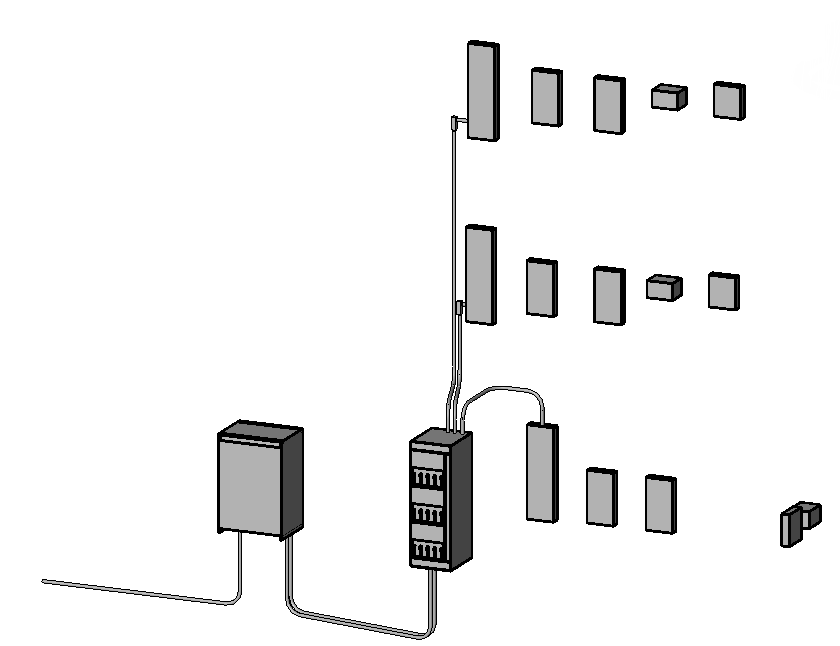

Sistemas elétricos

Crie sistemas elétricos (circuitos) para colocar os dispositivos, luminárias e equipamentos elétricos em um projeto.

Tópicos nesta seção

Trabalho com componentes elétricos
A faixa de opções fornece ferramentas que são usadas para adicionar componentes elétricos e fiação, verificar os circuitos em um projeto e criar tabelas de painéis.
Criar circuitos
Circuitos conectam componentes elétricos similares para formar um sistema elétrico.
Usar o Editor de circuito
Utilize as ferramentas na barra de ferramentas do Editor de circuito para adicionar e remover os componentes, visualizar propriedades do circuito, selecionar um painel e visualizar propriedades do painel para um circuito selecionado na área de desenho.
Criar um sistema de chaveamento
É possível atribuir as luminárias a chaves específicas em um projeto. O sistema de chaveamento é independente dos circuitos de iluminação e fiações.
Editar sistema de chaveamento
É possível editar sistemas de chaveamento para adicionar ou remover luminárias, selecione ou desconectar uma chave e visualizar as propriedades do sistema e da chave.
Métodos de dimensionamento e cálculo elétricos
O Revit MEP calcula automaticamente as informações de dimensionamento e seleciona tamanhos de fios para os sistemas criados em um projeto.

Tópico pai: Modelagem de MEP (Mecânica, elétrica e hidráulica)
