Exibir restrições

Examine temporariamente a cota e as restrições de alinhamento em uma vista, para solucionar ou modificar elementos no modelo.

Vídeo: Exibir restrições

1. Na Barra de controle de vista, clique em (Exibir restrições). A área de desenho Exibir restrições exibe uma borda colorida para indicar que você está no modo Exibir restrições. Todas as restrições são exibidas em cor e os elementos do modelo são exibidos em meio-tom (cinza).
   Nota: Para tornar mais fácil visualizar as restrições neste modo, certifique-se de que a opção Exibir linhas finas não esteja selecionada (guia Vistapainel Gráficos Linhas finas).

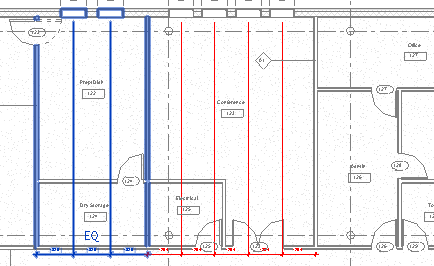

2. Selecione uma restrição para realçar os elementos que estão restringidos. No exemplo a seguir, a restrição na esquerda é selecionada, e as 2 paredes e 2 janelas que estão restringidas também são realçadas.

3. Opcional: remova a restrição bastando excluir ou bloquear a mesma.
   Nota: As restrições que foram adicionados no modo de croqui para um elemento são exibidos em cor de meio-tom. Clique duas vezes no elemento para entrar no modo de croqui para alterar ou remover a restrição.
4. Na Barra de controle de vista, clique em para sair do modo Exibir restrições.
