Fazer o croqui de metade de uma elipse
- Selecione uma ferramenta que permita uma elipse.
Clique na guia Anotação
painel Detalhe
(Linha de detalhe).
- Clique na guia Colocar linhas (ou na guia Colocar <Elemento> ou na guia Criar <Elemento>)
painel Desenhar
(Elipse parcial) ou
(Selecionar linhas). Nota: Se Escolher linhas for selecionado, será possível selecionar a aresta ou a face de outra elipse.
- Se você escolher Selecionar linhas, na barra de opções, opcionalmente, especifique um valor para Deslocamento.
Nota: O deslocamento para uma elipse somente está disponível ao selecionar Escolher linhas.
- Clique na área de desenho.
O snap está ativado para a elipse parcial, e uma visualização da elipse é exibida.

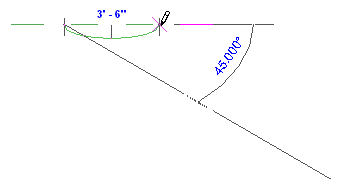

- Mova o cursor para fora do primeiro ponto para definir a direção e a extensão do eixo principal.
- Clique quando o valor desejado for exibido, ou digite um valor e pressione Enter.
- Mova o cursor para obter a forma de elipse parcial desejada e clique, ou digite, um valor e pressione Enter.
