tipo de corrimão contínuo especificado para o sistema de corrimão |
Altere a propriedade Tipo do corrimão superior ou corrimão. Consulte Propriedades de tipo para o sistema de corrimão. |
tipo corrimão contínuo em uma determinada instância |
- Selecione o corrimão.
- Clique no pino (
).
- No Seletor de tipo, selecione um tipo de corrimão.
|
propriedades para o tipo de corrimão contínuo |
- Selecione o corrimão.
- Na paleta Propriedades, clique em
(Editar tipo).
- Modifique as propriedades conforme necessário. Consulte Propriedades de tipo de corrimão contínuo.
Nota: Ao modificar as propriedades de tipo, as especificações de todos os corrimãos que usam este tipo se alteram.
|
perfil do corrimão para uma instância do corrimão contínuo |
- Selecione o corrimão.
- No painel Corrimão contínuo clique em
(Editar corrimão). A seleção de Editar corrimão desafixa o corrimão para que ele possa ser modificado.
- Utilize as ferramentas no painel Perfil para selecionar um perfil a ser utilizado para o corrimão ou para carregar uma nova família de perfil.
- Clique em
(Concluir modo de edição).
|
uniões de corrimão |
- Selecione o corrimão.
- No painel Corrimão contínuo clique em
(Editar corrimão). A seleção de Editar corrimão desafixa o corrimão para que ele possa ser modificado.
- No painel Ferramentas clique em
(Editar caminho).
- No painel Uniões clique em
(Editar uniões do corrimão) para especificar o chanfro ou concordância para uniões individuais. Consulte Editar uma união de corrimão contínuo.
- Clique em
(Concluir modo de edição).
|

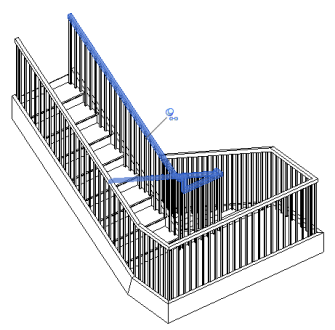

caminho da extensão do corrimão |
- Selecione o corrimão com a extensão que deseja modificar.
- No painel Corrimão contínuo clique em
(Editar corrimão).
- No painel Ferramentas clique em
(Editar caminho).
- Também é possível exibir o visualizador do plano de trabalho e utilizar as ferramentas de desenho para modificar o caminho da extensão. Consulte Definir uma extensão do corrimão contínuo.
- Clique em
(Concluir modo de edição).
|
caminho do corrimão |
O caminho do corrimão é conduzido pelo caminho do corrimão do sistema e não pode ser alterado. Para modificar o caminho do corrimão do sistema, selecione o sistema de corrimão e no painel Modo, clique em (Editar caminho). Consulte Modificar elementos desenhados. |
