Criar o canal de alimentação

1. Clique em (separador Geometria > painel Propriedades > Predefinições) e selecione Propriedades do canal de alimentação no menu pendente para abrir a caixa de diálogo Propriedades do canal de alimentação.
2. Selecione Frio no menu pendente Tipo de canal de alimentação e Circular no menu pendente Forma do canal de alimentação.
3. Introduza um Diâmetro (1) de 4 mm e, em seguida, clique em OK.
4. Clique em Tamanho da grelha no menu pendente Predefinições no painel Propriedades do separador Geometria.
5. Defina o Tamanho da grelha para 5 mm e clique em OK. A grelha não será apresentada nesta fase.
6. Clique em (separador Ver > painel Visibilidade > Visibilidade do objeto) e desmarque Caixa delimitadora. A caixa delimitadora é removida do modelo, o que tornará mais fácil criar o canal de alimentação.
7. Clique em (separador Geometria > painel Sistema de alimentação > Canal de alimentação) para abrir a caixa de diálogo Criar canal de alimentação.
8. Rode e faça zoom ao modelo para que a base do gito e o ponto de injeção fiquem visíveis.

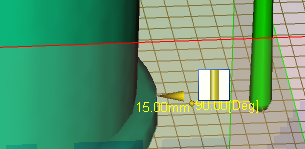

9. Com a ferramenta Selecionar (separador Geometria > painel Seleção), clique na base do gito e, arrastando, afaste o ponteiro do gito, na direção do ponto de injeção. Aparece uma linha amarela fina que termina com uma pequena esfera amarela. Esta esfera indica o fim do canal. Como a opção Ajustar à grelha na caixa de diálogo Criar canal de alimentação está selecionada, a esfera saltará para a intersecção da grelha mais próxima.
10. Clique na interseção da grelha ilustrada.

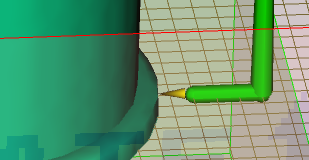

11. Clique com o botão direito no painel Gráficos e selecione Concluir criar canal de alimentação no menu. O canal de alimentação foi criado.
