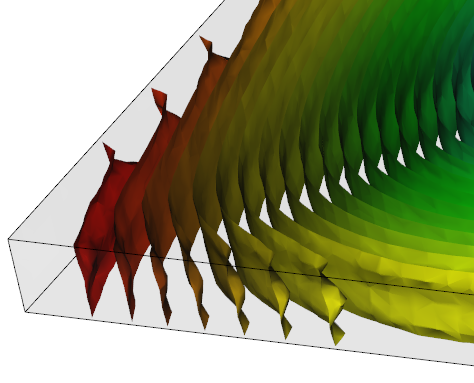

O resultado de Deflexão, efeitos de orientação mostra o empeno da peça final criado pela orientação do material ao longo da peça. Se o material tiver carga de fibras, isto corresponde à orientação da fibra na peça.
- Num plano de âncora no qual são especificados três pontos na peça que definem um plano. É medida a deflexão da peça empenada em relação a este plano.
- A geometria deformada é medida em relação a um plano Melhor ajuste. O plano é definido de forma a que o deslocamento total dos Pontos de referência seja o mais pequeno possível. É possível especificar tantos pontos de referência quanto os necessários.
Uma peça Dual Domain mostra apenas os contornos da superfície, mas o empeno através da espessura pode ser inferido com frequência.
Utilizar este resultado
Examine a extensão da deflexão da peça e certifique-se de que o resultado respeita a tolerância.As deflexões pequenas podem ser ampliadas com a definição Fator de escala no separador Deflexão da caixa de diálogo Propriedades do gráfico.
Os resultados de deflexão podem ser animados. A animação ilustra a alteração na forma da peça a partir da forma original da peça até à geometria defletida final.
O que deve procurar
A variação na magnitude da contração nas direções paralela e perpendicular à orientação do material origina deflexões de orientação. Semelhante à contração diferencial. Além da seleção de outro material, são descritos os métodos que influenciam esta deflexão.
- Alterar as condições de moldação
- Alterar a localização do ataque
- Alterar a espessura da peça
