Utilizar o algoritmo Localizador de ataque avançado

Nesta tarefa, utilizará o algoritmo Localizador de ataque avançado para analisar uma peça e automaticamente colocar um ataque numa cópia do modelo.

Se não estiver a utilizar o mesmo projeto utilizado no tutorial Introdução, tem de criar um projeto novo e importar o ficheiro de tutorial cellphone.stl existente na pasta de tutoriais (por exemplo, C:\Utilizadores\Público\Documentos públicos\Autodesk\Moldflow Adviser xxxx\tutorials , em que xxxx é a versão do software). Certifique-se de que elimina todas as localizações de ataque no modelo.

O algoritmo Localizador de ataque avançado localiza pontos de injeção ótimos para o mínimo de resistência no fluxo.

Nota: Para esta tarefa, tem de utilizar um modelo que não tenha pontos de injeção.

1. Clique em (separador Base > painel Configuração do processo de moldação > Assistente de análise).
2. Selecione o separador Sequência e selecione a caixa de verificação Localização do ataque.
   Nota: Pode ter de desmarcar outra sequência de análise para permitir que a análise Localização do ataque seja selecionada.
3. Selecione o separador Localização do ataque e escolha Localizador de ataque avançado no menu pendente.
4. Introduza 2 na caixa de texto Número de Ataques e selecione Concluir. Também pode selecionar regiões do modelo onde não deseja pontos de injeção.

   O método de seleção predefinido utiliza um ângulo de tolerância. São selecionadas áreas adjacentes quando encontram um ângulo inferior ao ângulo de tolerância. Aumentando o ângulo de tolerância ou selecionando o número de regiões, pode impedir o posicionamento de pontos de injeção na cobertura frontal do telefone celular.

   Dica: Fica disponível um resultado extra quando define o Número de ataques como 1, utilizando o algoritmo Localizador de ataque avançado. O resultado Conformidade para ataques classifica cada local no modelo quando à sua adequação para um ponto de injeção.
5. Clique em (separador Base > painel Configuração do processo de moldação > Condições de fronteira).
6. Clique em (separador Condições de fronteira > painel Pontos de injeção > Regiões de ataque proibidas). O separador Ferramentas mostra o painel Regiões de ataque proibidas.
7. Introduza uma Tolerância de 35 graus.

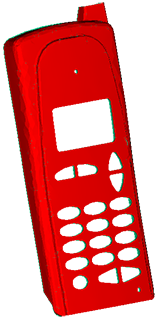

8. Clique na face frontal do modelo para impedir que sejam posicionados pontos de injeção nesta superfície. Pode ter de selecionar várias regiões para impedir o posicionamento em toda a face frontal do telefone celular por ter vários raios. As regiões proibidas são apresentadas a vermelho.





9. Clique em Fechar.
10. Clique em (separador Condições de fronteira > painel Sair > Terminar Condições de fronteira) As regiões de ataque proibidas serão ignoradas quando executar a análise Localização do ataque.
11. Selecione o separador Tarefas para visualizar o painel Tarefas de estudo.
12. Clique em (separador Base > painel Análise > Iniciar análise) para executar a análise Localização do ataque.

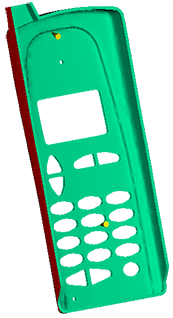

13. Clique em OK quando a análise tiver sido concluída. O resultado produzido mostra os pontos de injeção recomendados.
14. Clique em Resumo no painel Tarefas do estudo e clique no separador Localização do ataque.
15. Clique em Aplicar tudo para colocar um ponto de injeção, utilizando a Forma e a Coordenada especificadas na tabela Novas localizações de ataque.
16. Clique em Criar cópia. É criado um estudo novo com dois pontos de injeção.





Pode então executar uma análise Enchimento para verificar como a peça é cheia.
