Verificar os resultados

Nesta tarefa, irá verificar os resultados do tempo de enchimento.

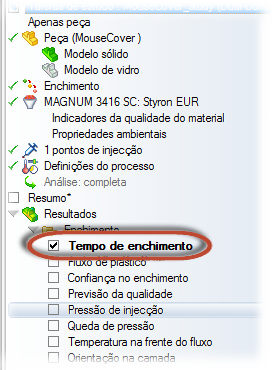

1. Clique em Tempo de enchimento na lista de Tarefas do estudo.



2. Rode, faça pan e zoom no modelo, de acordo com as necessidades, para inspecionar o resultado do tempo de enchimento.

3. Clique em (Resultados > Animação > Reproduzir) para animar o resultado.

   Utilize as outras ferramentas de animação para ver o que fazem.

   O padrão de enchimento é unidirecional e equilibrado. Esta localização dao ataque gera um padrão de enchimento aceitável.

4. Clique em Pressão de injeção na lista de Tarefas do estudo.

   A pressão de injeção é superior a 70 MPa. Ao analisar uma peça sem um sistema de canais de alimentação, a pressão para o enchimento da peça é melhor quando é inferior a 50% da capacidade da máquina. Se não sabe a máquina específica que vai ser usada, presumir que a capacidade de pressão da máquina é 140 MPa é uma abordagem conservadora.
