Movimento da superfície de união (3D)

A união das frentes do fluxo pode formar pontos fracos na peça. O resultado de Movimento da superfície de união (3D) controla a formação e o movimentos destas superfícies no ciclo de Enchimento, Compactação e Arrefecimento.

Após a formação inicial das superfícies, estas podem mover-se e ficar em locais removidos da formação inicial. Fatores como a temperatura da frente do fluxo, a temperatura de transição do material, a taxa de corte e a temperatura do molde influenciam a mobilidades destas superfícies. Este resultado animado mostra este movimento.

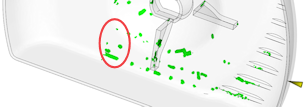

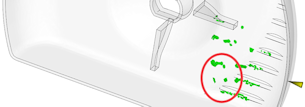

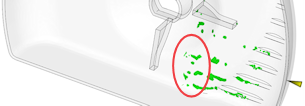

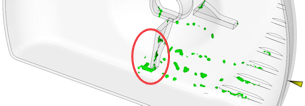

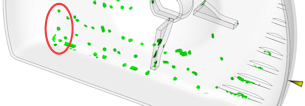

Um exemplo de como as superfícies de união se movem é apresentado no conjunto seguinte de capturas de ecrã.

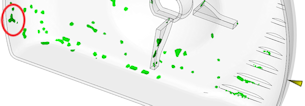

Se a peça apresentar um defeito na superfície na área realçada na última imagem, tal pode ter origem na superfície de união formada na primeira imagem.

A investigação adequada de uma superfície de união exige a existência de um ou mais dos seguintes itens.

Execução da análise para que qualquer alteração seja aplicada.

Nota: Os intervalos de tempo do solucionador e a frequência da saída de resultados podem ser alterados na caixa de diálogo Parâmetro do solucionador da moldação por injeção de termoplásticos (3D) (separador Base > painel Configuração do processo de moldação > Definições do processo > Opções avançadas > Parâmetros do solucionador > Editar).
  • Para gerar intervalos de tempo mais curtos do solucionador, diminua %Volume máximo para encher por intervalo de tempo, (Parâmetros do solucionador > Parâmetros de enchimento). A predefinição é 4%.
  • Para obter saídas de resultados mais frequentes, selecione Escrever em intervalos constantes ou Escrever em tempos especificados no painel Resultados intermédios e edite conforme necessário

Utilizar este resultado

Em termos de robustez da peça, as superfícies de união são uma potencial fonte de fraqueza. O Movimento da superfície de união (3D) controla a superfície de união ao longo da fase de enchimento, compactação e arrefecimento, e não apenas na formação inicial da superfície.

Uma superfície de união estática é uma potencial fonte de fraqueza estrutural, enquanto as superfícies que se movimentam podem justificar os defeitos de superfície dado que o material da superfície de união poderá estar depositado na superfície da peça.

No caso do material com carga de fibras, a união das superfícies de fluxo também pode inibir a orientação localizada dessas fibras na peça acabada.

Dica: A sobreposição do gráfico de Enchimento da região do polímero pode ajudar a visualizar a formação da superfície de união.

O que deve procurar

Poderá ser necessário movimentar as superfícies de união existentes em secções críticas da peça ou em superfícies visíveis através de técnicas como a alteração das localizações do ataque ou da modificação estratégica da espessura da peça.
