Duplicar a peça

Nesta tarefa, irá duplicar a peça para criar uma ferramenta de duas cavidades.

1. Clique em (separador Base > painel Tipo de molde > Multicavidade).

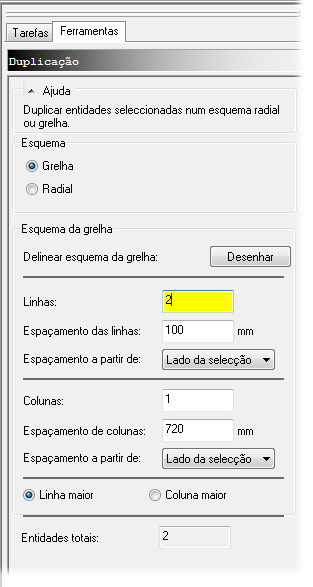

2. Clique em (separador Geometria > painel Esquema > Esquema duplicado).

   1. Selecione Grelha.

   2. Introduza 2 linhas.

   3. Introduza 100 mm no espaçamento entre linhas.

   4. Selecione o espaçamento Lado da seleção na caixa pendente.

   5. Introduza 1 coluna.

   6. Clique em OK.

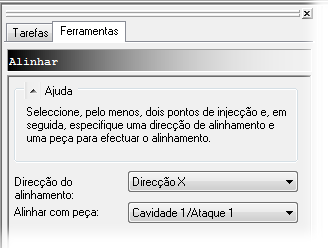

3. Clique em (separador Geometria > painel Esquema > Alinhar).

   1. Selecione Direção X como a Direção do alinhamento.

   2. Mantenha premida a tecla Ctrl e selecione ambos os pontos de injeção.

   3. Selecione Cavidade 1/Ataque 1 no campo Alinhar com peça.

   4. Clique em OK.
