Задание фиксированного количества ячеек для сетки оконной/дверной сборки

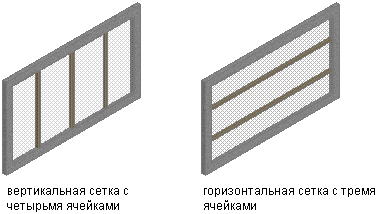

Данная процедура предназначена для того, чтобы определить конкретное количество ячеек в сетке. В данном случае размер ячеек определяется длиной или высотой сетки в зависимости от того, как разделена сетка.

Задание фиксированного количества ячеек для сеток оконных/дверных сборок

1. Щелкните вкладку "Управление"панели "Стиль и отображение""Диспетчер стилей".
2. Разверните "Архитектурные объекты", а затем "Стили оконных/дверных сборок".
   Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть вкладку "Дверная/оконная сборка" панели "Общие" , раскрывающийся список "Редактирование стиля" , "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. В левой панели окна в опции "Определениях элементов" выберите "Секции".
6. Выберите определение секций или нажмите , чтобы создать новое определение.
7. Для опции "Тип секции" выберите "Фиксированное количество ячеек".
8. В поле "Количество ячеек" введите нужное количество ячеек.
9. Задайте величину смещения:

   Если ориентация...	то...
   горизонтальная,	задайте величину смещения для параметров "Смещение нижней грани" или "Смещение верхней грани".
   вертикальная,	задайте значение смещения для параметров "Смещение в начале" или "Смещение в конце".

   Совет: Ширина каркаса рассчитывается как часть размера ячейки. Поэтому размер ячеек, соседних с каркасом, может отличаться от размера других ячеек. Если не следует включать ширину каркаса в размер ячейки, укажите для сетки смещение, равное ширине каркаса.
