Добавление тела-модификатора к стене

Данная процедура используется для того, чтобы создать тело-модификатор и добавить его к стене. Можно применить модификатор к однокомпонентной стене или к компоненту в многокомпонентной стене.

Можно создать трехмерное (3D) тело-модификатор на основе формообразующего элемента, композиционной группы или любого другого AD-объекта с формообразованием. Можно также создавать тела-модификаторы из блоков или тел ACIS, образующих трехмерные тела. Перед тем, как определить объект в качестве тела-модификатора, необходимо поместить объект в требуемое место на чертеже.

Добавление тела-модификатора к компоненту стены

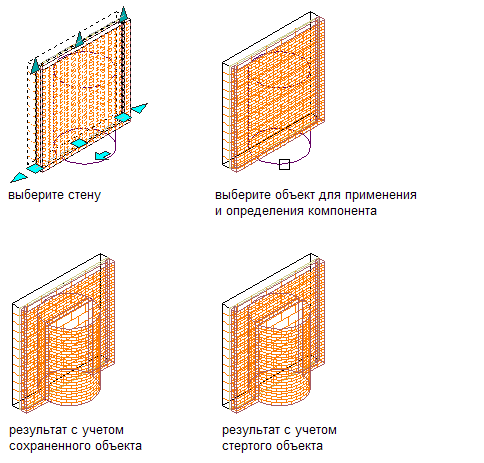

1. Поместите объект на то место, где хотите добавить к стене тело-модификатор.
2. Выберите стену, к которой требуется добавить тело-модификатор.
3. Выберите вкладку "Стена"панель "Изменить"раскрывающийся список "Тело-модификатор""Добавить"..
4. Выберите объект для добавления к стене.
5. Выберите компонент стены, к которому добавляется объект.
6. Выберите для "Операции" значение "Добавление" или "Добавление вырезанных проемов".
7. Введите описание тела-модификатора.
8. Выберите "Стереть выбранные объекты", если сохранение исходного объекта не требуется, или отмените данную опцию, чтобы сохранить объект в чертеже.
9. Нажмите "OK".
