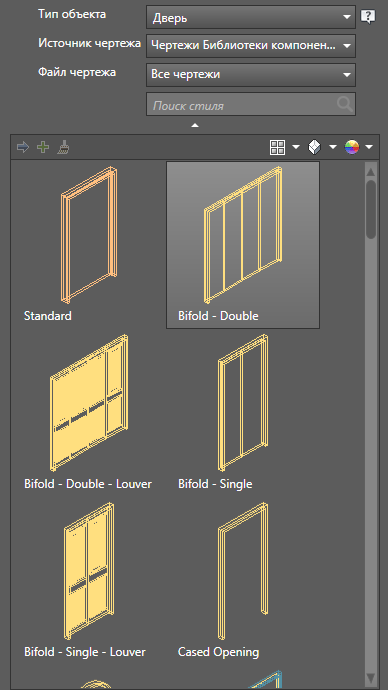

Палитра "Обозреватель стилей"

Поиск и импорт стилей объектов в текущем чертеже.

Поиск стилей объектов, их импорт в текущий чертеж и запуск соответствующей команды, чтобы начать построение с выбранным объектом.

Отображаются следующие параметры.

Тип объекта

В раскрывающемся списке перечислены все объекты, для которых можно выбирать стили.

Источник чертежа

Выберите источник чертежа из раскрывающегося списка. Можно импортировать стили из открытого в данный момент чертежа, чертежа стандартов проекта или чертежа библиотеки компонентов.

Файл чертежа

Выберите файл чертежа, из которого требуется импортировать стили. В раскрывающемся списке перечислены все файлы чертежей, имеющихся в выбранном источнике чертежа для выбранного типа объектов.

Прим.: Если тип объекта не отмечен в диалоговом окне "Настройка стандартов", он не будет отображаться в списке.

Поиск стиля

Поиск стилей объектов из результатов, отображающихся с помощью имени стиля. Результаты отображаются на основе выбранных ранее параметров.

Параметры вставки

Импорт стиля в чертеж, запуск команды добавления объекта с выбранным стилем или применение стиля к выбранному объекту.

Параметры галереи

Выбор размера просмотра и направления вида для стиля объекта и цвет фона образца предварительного просмотра.

Галерея

Отображение всех доступных стилей объекта на основе выбранных объектов. Предварительный просмотр системных определений невозможен, так как в нем будет отображаться только имя системного определения.
