Данная процедура используется для сопряжения двух стен друг с другом. При сопряжении стен создается дуговой сегмент стены с заданным радиусом, расположенный по касательной к базовым линиям выбранных стен.
Если в качестве значения радиуса сопряжения указан ноль, то стены усекаются или удлиняются до места их пересечения между собой, но дуговой сегмент стены не создается. Использование нулевого радиуса позволяет принудительно свести вместе стены с нечетным числом углов. Если выбраны параллельные сегменты стены, радиус сопряжения игнорируется, и создается дуговой сегмент стены, расположенный по касательной к базовым линиям выбранных стен.

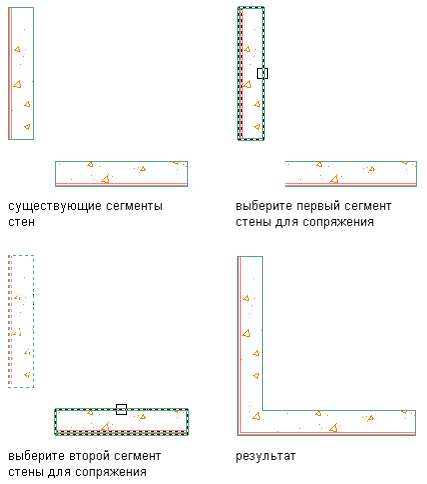

На иллюстрации ниже показано сопряжение двух сегментов стены с применением нулевого радиуса.
Сопряжение сегментов стены с помощью нулевого радиуса

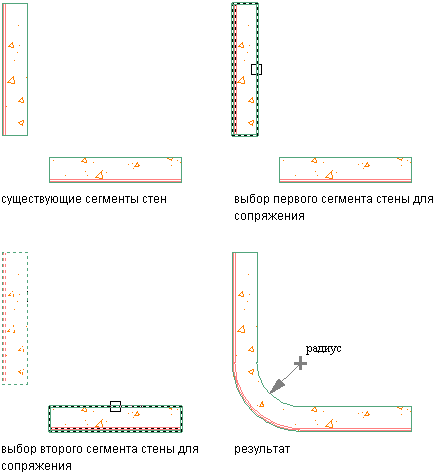

На иллюстрации ниже показано сопряжение двух сегментов стены с помощью заданного значения радиуса.
Сопряжение сегментов стены с помощью заданного радиуса
С помощью опций режима обрезки можно указать, что требуется сделать: обрезать или вытянуть стены по направлению к новому сегменту (опция обрезки), либо оставить конечные точки стен неизменными (опция без обрезки). Если выбирается опция без обрезки, радиус сопряжения должен быть больше нуля.
Прежде чем приступать к операции сопряжения стен, убедитесь в том, что выполняются указанные ниже условия:
- Стены имеют один и тот же стиль и одинаковую привязку по базовой линии.
- Радиус сопряжения не является отрицательным.
Во время выполнения сопряжения стен могут появиться значки подсказок решения, если эти условия не выполняются.
- Откройте инструментальную палитру, содержащую инструмент сопряжения.
Инструмент "Сопряжение" находится вместе с чертежными инструментами в каталоге инструментов в Библиотеке компонентов. Можно добавить данный инструмент в любую инструментальную палитру и далее пользоваться им для сопряжения стен и других объектов.
- Выберите инструмент сопряжения.
- Проверьте параметры настройки режима отсечения и уставки радиусов.
Если требуется … то … усечь или удлинить сегменты стены, чтобы обеспечить их соприкосновение между собой или с конечными точками получаемого дугового сегмента стены, введите t (обрезать) и далее введитеt (обрезать). сохранить конечные точки сегментов стены на их исходных позициях и расположить дуговой сегмент стены точно между ними, введите t (обрезать) и далее введите n (без обрезки). указать новый радиус сопряжения, введите r (радиус) и далее введите значение радиуса. Если требуется, чтобы сегменты стены соприкасались между собой без образования дугового сегмента стены, введите в качестве значения радиуса нуль. выполнить сопряжение множества стен, введите m (несколько). - Выберите первую стену.
- Выберите вторую стену.
