Задание отображения подоконников в стиле окон

Эта процедура используется для изменения размеров подоконников для обычных и угловых окон в экранном представлении "План подоконников".

Необходимо использовать экранное представление для окна с подоконником. Можно включить экранное представление "План подоконников" в дополнение к экранному представлению "План".

1. Выберите вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните узлы "Архитектура" и "Стили окон".
3. Выберите стиль, который требуется отредактировать.
4. Перейдите на вкладку "Графические свойства".
5. Выберите "План порога для экранных представлений", а затем "Переопределение стиля".
6. При необходимости нажмите .
7. Выберите вкладку "Окно" или "Угловое окно".

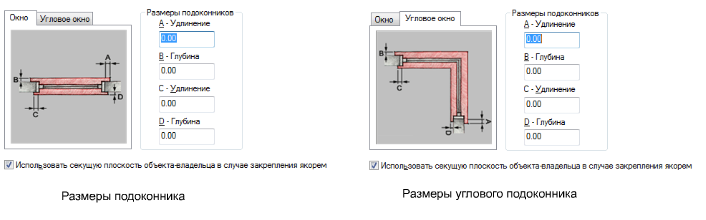

8. Под заголовком "Размеры подоконников" введите размеры глубины и удлинения подоконника.

   Компоненты подоконника А и В предназначены для стороны открывания или внешней стороны окна. Компоненты подоконника C и D - для внутренней стороны.

   Прим.: Для угловых окон A-выступ и B-глубина применяются к прикрепленной стене, а C-выступ и D-глубина применяются к неприкрепленной стене.
9. Если требуется использовать для закрепленных якорями окон вместо секущей плоскости окна секущую плоскость стены, установите флажок "Использовать секущую плоскость объекта-владельца в случае закрепления якорем".
10. Перейдите на вкладку "Слой/Цвет/Тип линий".
11. В разделе "Видимость" нажмите значки, чтобы включить видимость.
12. Дважды нажмите "ОК".
