Обрезка компонента торца стены

Данная процедура применяется для редактирования торца стены путем обрезки компонента. Границей обрезки может служить линия, дуга, окружность. полилиния или кромка компонента стены.

1. Выберите сегмент стены с торцом, который требуется отредактировать.
2. Выберите вкладку "Стена"панель "Торец"Редактировать торец по месту.
3. Выберите компонент, который требуется обрезать.

   За один прием можно обрезать несколько компонентов до одной границы обрезки. Нажмите клавишу ESC для отмены выбора компонента.

4. Выберите вкладку "Контекстное редактирование"панель "Редактирование"Обрезать.
5. Укажите точки для задания границы обрезки или нажмите клавишу Enter, чтобы выбрать границу обрезки.
6. Задайте сторону обрезки.
7. Сохраните или отмените изменения:

   Если требуется...	то...
   сохранить все изменения, внесенные в сеансе контекстного редактирования, в качестве нового стиля,	выберите вкладку "Контекстное редактирование"панель "Правка"Сохранить как.
   отменить все изменения, внесенные в сеансе контекстного редактирования,	выберите вкладку "Контекстное редактирование"панель "Правка"Отмена.
   сохранить все изменения, внесенные в сеансе контекстного редактирования,	выберите вкладку "Контекстное редактирование"панель "Правка"Готово.

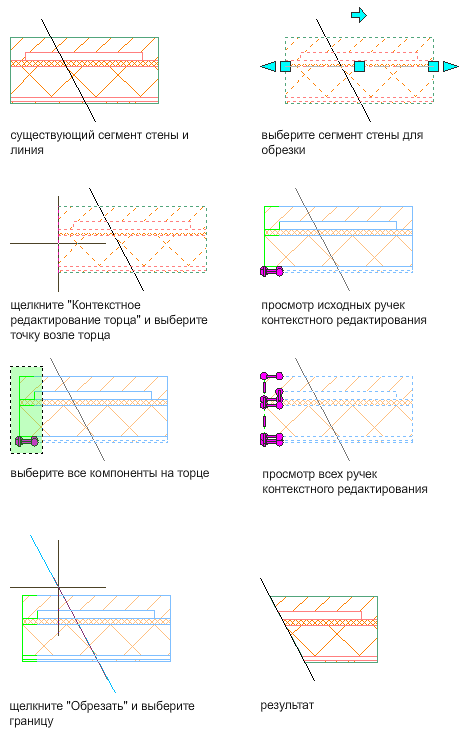

   В следующем примере выполняется обрезка компонентов до линии контура.
