Данная процедура используется для того, чтобы добавить к стене модификатор поверхности того же стиля, что и существующий модификатор поверхности. Модификатор можно применять к одной или к обеим сторонам стены или компонента. Левая и правая стороны стены определяются по отношению к начальной и конечным точкам стены.
- Выберите стену, к которой требуется применить модификатор поверхности.
- Выберите
.
- Выберите для модификатора поверхности начальную точку.
Когда первая точка выбрана, на экране появляется временная линия, показывающая длину модификатора.
- Выберите конечную точку модификатора.
- Выберите сторону стены, на которой хотите расположить модификатор.
- Введите значение глубины модификатора поверхности.
- Выберите стиль модификатора поверхности.
- Выберите имя компонента, к которому применяется модификатор.
- Чтобы сместить противоположную грань выбранного компонента, имеющего ту же форму, что и модификатор поверхности, выберите "Сместить противоположную грань".

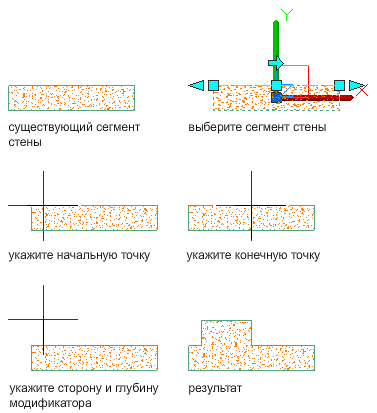

Добавление модификатора поверхности на плане
- Задайте вертикальное положение модификатора на компоненте стены
Если требуется … то … задать начальную высоту модификатора поверхности, введите значение "Смещение начальной отметки" и укажите, относительно чего выполняется смещение — по верху стены, по базовой высоте стены, по линии привязки стены или по подошве стены. обозначение конечной высоты модификатора поверхности, введите значение "Смещение конечной отметки" и укажите, относительно чего выполняется смещение — по верху стены, по базовой высоте стены, по линии привязки стены или по подошве стены. Чтобы задать местоположение по отношению к земле, введите отрицательное значение смещения.
Параметры положения модификатора поверхности на плане
- Нажмите "OK".
После добавления модификатора поверхности можно редактировать его геометрию или корректировать его местоположение.
