Удаление заполнения из оконной/дверной сборки

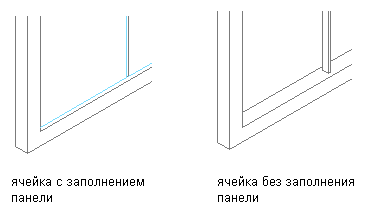

Данная процедура предназначена для того, чтобы удалить заполнение ячейки и оставить ячейку пустой. Для этого в качестве определения элемента следует использовать "Отсутствует". Использование опции "Отсутствует" также удаляет все границы каркаса, окружающего ячейку, но не влияет на импосты.

Удаление заполнения из ячейки оконной/дверной сборки

1. Щелкните вкладку "Управление"панель "Стиль и отображение""Диспетчер стилей".
2. Разверните "Архитектура", а затем — "Стили оконных/дверных сборок".
   Прим.: Или же можно выбрать на чертеже дверную/оконную сборку, щелкнуть на вкладке "Дверная/оконная сборка" панели "Общие" раскрывающийся список "Редактирование стиля" "Стили дверных/оконных сборок".
3. Выберите дверную/оконную сборку.
4. Перейдите на вкладку "Правила проектирования".
5. В левой панели окна выберите сетку, содержащую ячейки, которым требуется назначить опцию "Отсутствует".
6. Выберите существующее назначение для ячеек или создайте новое.
7. В столбце "Элемент" выберите "Отсутствует".
8. Укажите ячейки, которые должны содержать заполнение "Отсутствует".
9. Нажмите кнопку ОК.
