Эта процедура используется для создания сетки потолка внутри замкнутой полилинии или объекта пространства. Если сетка потолка находится внутри пространства, сетка создается на высоте потолка пространства.
- Откройте палитру инструментов, содержащую выбранный инструмент сетки потолка, и выберите инструмент.
(Для отображения нужного инструмента можно воспользоваться прокруткой.)
- На палитре свойств разверните "Основные", а затем "Общие".
- Щелкните на параметре контура.
- Нажмите "Выбор объекта", а затем выберите на чертеже существующее пространство или замкнутую полилинию.
- Определите точку вставки на чертеже. Прим.: Точкой вставки сетки потолка является нижний левый угол сетки потолка, если поворот установлен на 0 градусов.
- Определите общий размер сетки, перетащив курсор на необходимое расстояние и нажав кнопку мыши.
Перетащите курсор вдоль оси X, чтобы определить количество планировочных элементов вдоль направления Х и протащите курсор вдоль оси Y, чтобы определить количество планировочных элементов вдоль направления Y.
- Задайте угол поворота сетки и нажмите ENTER.
Сетка отображается только в области замкнутой полилинии.

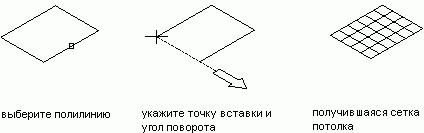

Создание сетки потолка из полилинии
Прим.: В некоторых шаблонах в ряде видов в плане объект сетки потолка выключен. Он, однако, отображается в большинстве модельных видов, поэтому, если потребуется увидеть на виде сверху вашу сетку, переключитесь на вид модели, чтобы убедиться в ее наличии.
