Данная процедура используется для соединения 2 стен друг с другом с созданием фаски. При соединении кромок стен создается новый сегмент стены между 2 стенами, не параллельными друг другу. Операцией соединения кромок удобно пользоваться при работе с уникальными углами наклона стен или архитектурными деталями.
Для того чтобы выполнить соединение кромок, можно задавать расстояние или угол:
- С помощью параметра расстояния можно указывать длину, на которую должна быть усечена или удлинена каждая стена для соприкосновения с новым сегментом стены или с другой стеной. Если расстояния для обеих кромок равны нулю, стены удлиняются до точки их пересечения между собой, но новый сегмент стены не создается.

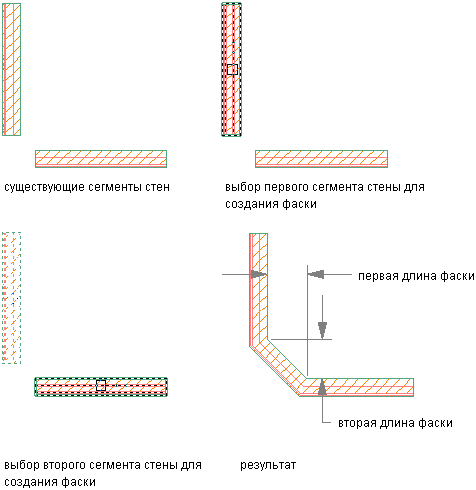

Соединение сегментов стены фаской с помощью опции расстояния
- С помощью параметра угла можно задать длину кромки и угол, образуемый кромкой с первой стеной.
С помощью опций режима обрезки можно указать, что требуется сделать: обрезать или вытянуть стены по направлению к новому сегменту стены (опция обрезки), либо оставить конечные точки стен неизменными (опция без обрезки). Если выбрана опция без обрезки, расстояния до кромок должны быть больше нуля.
Перед тем, как приступать к операции соединения кромок, убедитесь в том, что стены имеют один и тот же стиль и одинаковую привязку к базовой линии. Во время выполнения соединения стен фаской могут появиться значки подсказок решения, если эти условия не одинаковы для каждой стены.
- Откройте инструментальную палитру , в которой содержится инструмент фаски.
Инструмент "Фаска" находится вместе с чертежными инструментами в каталоге инструментов в Библиотеке компонентов. Можно добавить данный инструмент в любую инструментальную палитру и далее пользоваться им для соединения стен и других объектов фаской.
- Выберите инструмент "Фаска".
- Укажите значения параметров по умолчанию для операции соединения кромок стен.
Если требуется … то … усечь или удлинить сегменты стены, чтобы обеспечить их соприкосновение между собой или с конечными точками нового сегмента стены, введите t (обрезать) и далее введите t (обрезать). сохранить конечные точки сегментов стены на их исходных позициях и расположить новый сегмент стены точно между ними, введите t (обрезать) и далее введите n (без обрезки). указать значения угла и длины по умолчанию для опции "Угол", введите a (угол). Введите расстояние от конечной точки до точки на стене, где требуется начать соединение кромок. Введите значение угла кромки. указать расстояния по умолчанию для опции расстояния, введите d (расстояние). Введите значения параметров "Расстояние 1" и "Расстояние 2". Если требуется, чтобы стены соприкасались без создания нового сегмента стены, введите "0" в качестве значений обоих расстояний. задать в качестве параметра по умолчанию для соединения кромок стен опцию расстояния, введите e (метод) и далее введите d (расстояние). задать в качестве параметра по умолчанию для соединения кромок стен опцию "Угол", введите e (метод) и далее введите a (угол). соединить кромки нескольких стен, введите m (несколько). - Выберите первую стену.
- Выберите вторую стену.
