Данная процедура используется для открытия и закрытия чертежа "Вид".
- На панели быстрого доступа нажмите кнопку "Диспетчер структуры проекта"
. - Выберите вкладку "Виды".

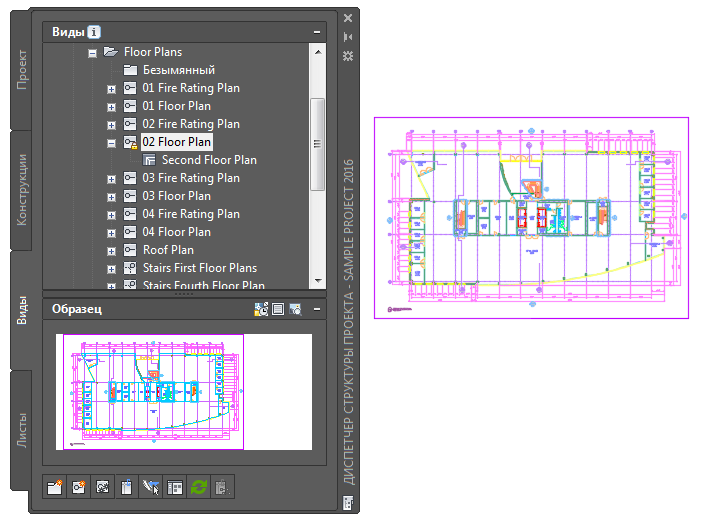

- С помощью Диспетчера чертежей найдите чертеж "Вид", который необходимо открыть.
- Откройте чертеж вида одним из следующих способов:
- Выберите чертеж "Вид", нажмите правую кнопку мыши и выберите "Открыть".
- Дважды щелкните на чертеже вида.
Просмотр чертежей открывается в области рисования AutoCAD Architecture.
- Закройте чертеж вида одним из следующих способов:
- Щелкните правой кнопкой мыши на чертеже вида в окне "Диспетчер чертежей" палитры "Диспетчер структуры проекта" и выберите "Закрыть".
- Щелкните
"Закрыть" "Текущий чертеж".
- Нажмите "Да", если требуется сохранить изменения в чертеже.
