Рисованный эскиз

Рисованный эскиз используют для создания из объектов чертежа геометрического построения в стиле сделанного от руки эскиза. Создать рисованный эскиз можно в целях отражения характера неопределенности, присущего незавершенному проекту, или для представления чертежа в более эстетически привлекательном виде. Кроме того, можно сформировать рисованный эскиз части чертежа и определить этот эскиз как находящийся на стадии проектирования.

Рисованный эскиз можно создать из целого чертежа или из его части. Для включения в рисованный эскиз можно выбрать как объекты AutoCAD, так и AD-объекты.

Как объекты выглядят в рисованном эскизе

При формировании рисованного эскиза выбранные для включения в эскиз объекты очерчиваются шероховатыми линиями нерегулярной толщины. Эти шероховатые линии имитируют сделанные от руки штрихи обычного наброска. Линии, отрезки которых пересекаются, на рисованном эскизе несколько удлиняются.

Создание рисованного эскиза

Форматы линий для рисованных эскизов

При формировании рисованного эскиза пользователь выбирает один из трех вариантов форматов, влияющих на внешний вид эскиза:

"Формат плотных линий" - однократное очерчивание выбранного геометрического построения для формирования впечатления более аккуратного эскиза.
"Формат неплотных линий" - двукратное очерчивание выбранного геометрического построения. (Это стандартная установка).
"Формат беспорядочных линий" - трехкратное очерчивание выбранного геометрического построения.

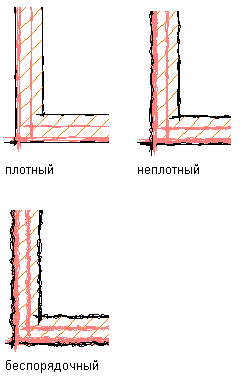

Варианты формата линий

Каждое новое очерчивание геометрического построения придает эскизу более художественный вид.

Управление рисованными эскизами

При создании рисованного эскиза данное геометрическое построение укомплектовывается в поименованный блок и помещается в пространстве модели сверху по отношению к исходным объектам. Это означает, что пользователь может перемещать исходный чертеж и эскизный чертеж независимо один от другого. Кроме того, рисованный эскиз можно редактировать, как это выполняется с другими базовыми блоками. Для каждого сегмента эскиза сохраняются слой и цвет геометрического построения, из которого он был сформирован.

В зависимости от выбранного формата рисованного эскиза формируется до трех сложных полилиний для каждого выбранного объекта чертежа. Это может значительно увеличить размер чертежа. Чтобы размер чертежа был как можно меньше, следует вырезать рисованные эскизы и вставлять их в новые чертежи.

При работе с трехмерными (3D) чертежами или комплексными моделями вначале следует создать проекцию со скрытыми линиями, двухмерный (2D) разрез или 2D объект фасада. Если чертеж не является предельно простым, то формирование рисованного эскиза из этих 2D объектов сохраняет рабочие линии и время.

При работе с внешними ссылками дважды нажмите кнопку мыши на рисованном эскизе и отредактируйте его как любой другой блок.
