Выбор ключей слоев для данных LandXML

Эта процедура используется для установки ключа слоя по умолчанию для различных типов импортируемых данных LandXML. Ключи слоев можно задавать отдельно для точек COGO, участков, поверхностей и контурных линий.

Если для LandXML данных не определены ключи слоев, импортируемые данные размещаются в стандартных ключах слоев, заданных для данных LandXML, TINN (Поверхности), PRCL (Участки), COGO (Точки COGO) и TOPO (Контуры).

Также можно определить стиль пространства для участков, импортируемых в виде пространств.

1. Щелкните вкладку "Вставка"панель "Импорт"Land XML.
2. Выберите файл LandXML для импорта и нажмите "Открыть".
3. В диалоговом окне "Импорт данных LandXML" выберите параметр "Стандартные".

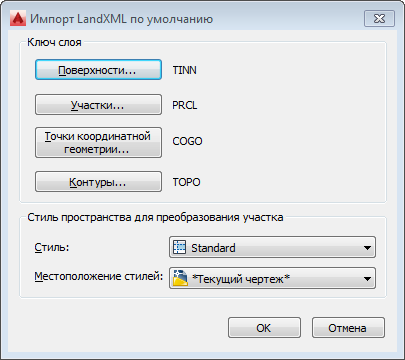

4. В диалоговом окне "Импорт LandXML по умолчанию" выберите для импортируемых объектов ключ слоя, устанавливаемый по умолчанию.


   Если требуется...	то...
   выбрать ключ слоя по умолчанию для импортируемых поверхностей,	выберите "Поверхности".
   выбрать ключ слоя по умолчанию для импортируемых участков,	выберите "Участки".
   выбрать ключ слоя по умолчанию для импортируемых точек COGO,	выберите "Точки COGO".
   выбрать ключ слоя по умолчанию для импортируемых контуров,	нажмите на "Контуры".

5. Выберите ключ слоя и нажать "OK".

   Если требуется импортировать участки LandXML в виде пространств, при необходимости можно выбрать стиль пространств и местоположение стиля.
