При создании или редактировании компонента перекрытия или ската крыши в стиле можно ввести значения, определяющие фиксированную толщину и фиксированное смещение от базовой линии перекрытия или ската крыши. Если для всех компонентов в стиле перекрытий или скатов крыши используются эти фиксированные значения, нельзя изменять толщину добавляемого на чертеж объекта этого стиля. (Значение параметра "Толщина" на палитре свойств доступно только для чтения, а ручки толщины отсутствуют на объекте.)

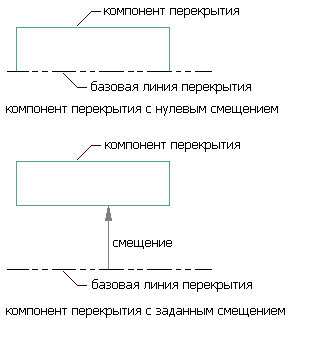

Задание смещений компонента перекрытия
Альтернативный способ: при задании значений параметра "Толщина" или "Смещение по толщине" для компонента перекрытия или ската крыши можно использовать переменную "Базовая толщина"; значение по умолчанию для этой переменной равно 4 дюйма, но оно может быть изменено во время добавления перекрытия или ската крыши на чертеж или впоследствии, на палитре свойств или путем редактирования с помощью ручек. Переменная "Базовая толщина" может использоваться отдельно или быть частью формулы для вычисления толщины или смещения компонента.
Например, если требуется создать стиль, в котором компонент "покрытие" шириной 2 дюйма располагается непосредственно над основанием покрытия переменной толщины, нижняя кромка которого совпадает с базовой линией перекрытия, значения параметров "Толщина" и "Смещение по толщине" задаются следующим образом:
Для более сложных случаев расположения объектов относительно друг друга, в которых применяется переменная "Базовая толщина", можно составлять формулы для вычисления значений параметров "Толщина" и "Смещение по толщине". Например, если требуется расположить арматуру толщиной 0,5 дюймов в середине слоя бетона с фиксированной толщиной 6 дюймов, можно настроить компоненты в стиле перекрытий следующим образом:
Однако, если требуется расположить арматуру в середине компонента бетона независимо от его толщины, компоненты можно настроить как указано ниже, где толщина бетона задается переменной "Базовая толщина", а смещение компонента бетона представляет собой разность половин толщины бетона и арматуры (1/4 дюйма).
Для задания формулы с использованием переменной "Базовая толщина" нажмите кнопку мыши на параметре "Толщина" или "Смещение по толщине" для компонента, а затем выберите
для отображения текстовых рамок для ввода формулы, как показано на рисунке.
Формула может быть такой же простой, как в примере, в котором используется только переменная "Базовая толщина", или она может представлять собой сумму значения переменной "Базовая толщина" и некоторого значения, или результат другого математического действия, включающего переменную "Базовая толщина". (Следует иметь в виду, что ниспадающее меню математических действий и крайняя правая рамка операндов доступны, только если выбрана переменная "Базовая толщина".) В случае расположения арматуры толщиной 1/2 дюйма в середине бетонного перекрытия переменной толщины формула вычисления смещения по толщине для арматуры может иметь следующий вид:
После ввода требуемой формулы нажмите Enter, чтобы очистить текстовые рамки и задействовать эту формулу при вычислении значений параметра "Толщина" или "Смещение по толщине" для выбранного компонента.
