Данная процедура предназначена для того, чтобы создавать витражи на основе граней существующих формообразующих элементов, композиционных групп или таких объектов AutoCAD, как сеть, линейчатая поверхность или тело. Это может оказаться полезным после того, как создана модель здания. Для каждой грани создается отдельная витраж. В процессе преобразования выводится подсказка о выборе стиля витража, определяющего количество и размер ячеек в сетке витража, а также наружный вид ячеек, каркаса и импостов.
Данная процедура предназначена для создания витража из грани 3D объекта. Объекты с гранями, которые можно использовать для создания витражей:
- формообразующие элементы
- композиционные группы
- 3D пространства
- перекрытия
- скаты крыши
- крыши
- 3D сети AutoCAD
- 3D тела AutoCAD
- Откройте требуемую палитру инструментов.
При необходимости для отображения нужного инструмента воспользуйтесь прокруткой.
- Нажмите правую кнопку на инструменте навесной стены и выберите "Применить свойства инструмента"
"Грани". - Выберите грань для преобразования или нажмите CTRL и выберите несколько граней.
Можно нажать TAB для циклического прохода по всем граням.

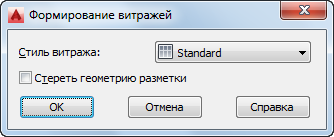

Открывается таблица "Преобразовать в витражи".
- Выберите стиль витража.
- Для удаления объекта, к которому принадлежит грань, выберите "Стереть геометрию разметки".
- Нажмите "OK".
