Растягивание объектов, имеющих несколько пересекающихся окон и полигонов.
найти
Инструмент MSTRETCH по действию похож на команду РАСТЯНУТЬ, но в него добавлена функция, позволяющая задать более одной секущей рамки или многоугольника, чтобы определить часть объекта, которую требуется растянуть.
Совет: Можно включить режим "Орто" (F8), указать значение, а затем перетащить и выбрать, используя непосредственный ввод в ответ на запрос второй базовой точки.
Параметры
| C | Создание секущей рамки. |
| CP | Создание секущего многоугольника. |
| Undo | Отмена предыдущей операции растягивания. |
| Remove objects | Удаление объектов из набора объектов. |
Пример
На следующей иллюстрации имеется три прямоугольника, которые требуется растянуть в одном направлении и на одно и то же расстояние:

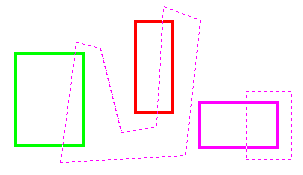

Инструмент MSTRETCH обеспечивает возможность задания нескольких объектов. В этом случае секущий многоугольник и секущая рамка определяют области для растяжения:

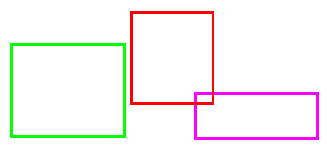

Сначала задается базовая точка, а затем либо вторая точку либо расстояние. Результат скажется на всех трех прямоугольниках:
Файл
mstretch.lsp
