Вставка параметрически сформированного модуля ввода-вывода ПЛК.
найти
Ввод команды:
AEPLCP

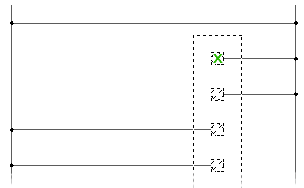

Формирование модулей ввода/вывода ПЛК с применением разнообразных графических стилей без обращения к графическим образам из полной библиотеки модулей ввода/вывода. При расположении модулей учитывается интервал между звеньями расположенной на заднем плане многозвенной цепи. Во время вставки модуля можно растянуть его или разбить на несколько частей. Формирование выполняется на основе базы данных модулей ПЛК с именем ACE_PLC.MDB. Она содержит последовательность блоков и текстовые значения для аннотаций к каждому графическому образу в блоке.
Дерево каталога изготовителей
Выдается полный список модулей ПЛК, доступных в AutoCAD Electrical. Дерево каталога изготовителей формируется на основании информации файла базы данных, "ace_plc.mdb."
Список модулей
Отображает определенные в системе модули. При выборе типа модуля или конкретного модуля из дерева каталожных номеров изготовителей AutoCAD Electrical считывает информацию, содержащуюся в базе данных. При выборе из этого списка начинается процесс вставки модуля ПЛК.
Стиль графики
Задает графический внешний вид модуля ПЛК. Стили 1-5 являются стандартными в AutoCAD Electrical. Стили 6-9 могут быть определены пользователем. При выборе номера стиля отображается образец части модуля ПЛК.
Создание пользовательского стиля: для каждого из стилей существует более двадцати относящихся к нему графических образов. Они расположены в папке \Пользователи\Общие\Документы\Autodesk\Acade {версия}\Libs\{библиотека}\.
Для графических образов используются файлы с именами "HP?*.dwg" или "VP?*.dwg", где "?" - это номер стиля. Простой способ создать новый стиль — скопировать графические образы существующего стиля в стиль с незадействованным номером (6, 7, 8 или 9) и отредактировать каждый графический образ библиотеки.
Масштаб
Задает масштаб для модуля ПЛК. Можно также настроить применение масштаба только для рамки модуля ПЛК.
