Публикация чертежей проекта

Вывод чертежей на печать

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
2. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Печать проекта.
3. Выберите один или несколько чертежей для печати.
   Прим.: Кроме того, можно выбрать чертежи или папки в Диспетчере проектов, щелкнуть правой кнопкой мыши и выбрать Опубликовать Печать проекта. Выбранные чертежи выделены в диалоговом окне "Выбрать чертежи для обработки".
4. Нажмите "ОК".
5. В диалоговом окне "Параметры и порядок пакетной печати" выберите вкладку "Лист" для печати.
6. Выберите устройство вывода.

   • Использовать файл конфигурации (.pc3): Щелкните, чтобы использовать существующий файла конфигурации плоттера (.pc3), введите имя файла или нажмите "Обзор" и выберите файл.

     Файл конфигурации плоттера содержит данные о драйвере и модели устройства, выходном порте, к которому подсоединено устройство, и различные параметры устройства.

   • Использовать вкладку "Лист" по умолчанию: Щелкните, чтобы использовать конфигурацию плоттера по умолчанию.

7. Выберите "Режим детальной конфигурации печати" для включения или отключения параметров, заданных в диалоговом окне "Параметры детальной конфигурации печати".
8. Нажмите "ВКЛ" или "ОТКЛ".
9. Задайте порядок вывода на печать:

   • OK: печать в выбранном порядке.

   • OK-В обратном порядке: печать в обратном порядке.

10. Нажмите "ОК" для сохранения всех открытых чертежей.
11. Нажмите "ОК" в проекте.

Если настройка основной надписи сопоставляет все значения AutoCAD Electrical PLOT с атрибутами, эти атрибуты обновляются при печати. Если атрибут имеет запрос, этот запрос используется в качестве префикса.

Например:

• Основная надпись назначает PLOTDATE (в формате MM:DD:YYYY) атрибуту DATE.
• Атрибут DATE имеет запрос "Date: ".
• Для печати, выполненной 1 января 2013 г., атрибуту будет присвоено значение "Date: 01/01/2013".

Публикация в PDF с гиперссылками

1. Обновите компонент и разместите стрелки перекрестных ссылок для проекта.
2. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
3. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Публикация в PDF/DWF/DWFx.
4. Выберите чертежи для публикации.
   Прим.: Кроме того, можно выбрать папку в Диспетчере проектов, щелкнуть правой кнопкой мыши и выбрать Опубликовать Публикация в PDF/DWF/DWFx. Чертежи в папке выбраны в диалоговом окне "Выбор чертежей для обработки".

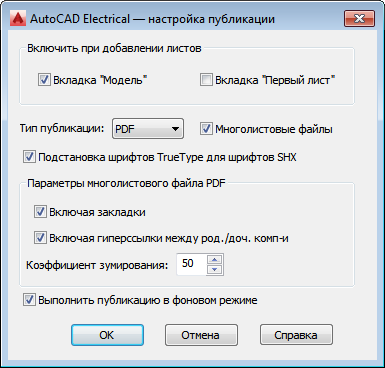

5. В диалоговом окне "Настройка публикации AutoCAD Electrical" выберите в качестве типа публикации PDF.
6. Проверьте многолистовой файл.
7. Проверьте, следует ли заменить шрифты SHX шрифтами TrueType.
   • Текстовый объект, в котором используется шрифт TrueType, можно найти в файле PDF.
   • Текстовый объект, в котором используется шрифт SHX, в файле PDF строится в виде графики. Текстовое значение добавляется в качестве комментария в файл PDF и может быть найдено через поиск по комментариям.
8. Установите флажок "Включая закладки", чтобы включить структуру проекта в качестве закладок в файле PDF.
9. Установите флажок "Включая гиперссылки между родительскими и дочерними объектами".
10. Задайте коэффициент масштабирования для определения степени приближения к объекту в файле PDF, к которому выполняется переход. Введите значение от 1 до 100.

11. Нажмите кнопку "ОК".

    Откроется диалоговое окно "Публикация", в котором уже выбран многолистовой формат PDF.

12. Если в диалоговом окне "AutoCAD Electrical — настройка публикации" закладки включены, выберите "Параметры публикации" и снимите флажок "Создать закладки".
    Прим.: Если закладки выбраны в AutoCAD Electrical и AutoCAD, то в файл PDF будут включены закладки структуры проекта и закладки списка листов.
13. Если необходимо, настройте дополнительные параметры.
14. Нажмите "Опубликовать".

Публикация в DWF

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
2. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Публикация в PDF/DWF/DWFx.
3. Выберите чертежи для публикации в файл DWF.
   Прим.: Кроме того, можно выбрать папку в Диспетчере проектов, щелкнуть правой кнопкой мыши и выбрать Опубликовать Публикация в PDF/DWF/DWFx. Чертежи в папке выбраны в диалоговом окне "Выбор чертежей для обработки".
4. Выберите параметры настройки публикации.
5. Нажмите "ОК".
6. Нажмите "Опубликовать".

Публикация в Интернете

Создание веб-страниц HTML из чертежей, выбранных в активном проекте.

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти
2. В Диспетчере проектов щелкните стрелку инструмента "Публикация/Печать" и выберите Публикация в Интернете.
   Прим.: Кроме того, можно выбрать папку в Диспетчере проектов, щелкнуть правой кнопкой мыши и выбрать Опубликовать Публикация в Интернете. Выбранные чертежи в папке выбраны в диалоговом окне "Выбор чертежей для обработки".
3. В диалоговом окне "Публикация в Интернете" выберите папку для хранения файлов чертежей.
4. Выберите формат изображений.

   • DWF: файлы формата Design web format являются векторными представлениями файлов чертежей (.DWG).

     Прим.: DWF является рекомендованным форматом изображений, поскольку он поддерживает переход в чертеже по позиционным обозначениям компонентов или по списку описаний компонентов.

   • JPEG: файлы формата Joint Photographics Experts Group являются растровыми изображениями. Этот формат не рекомендуется использовать для больших файлов, содержащих текст.

   • PNG: файлы формата Portable Network Graphics представляют собой растровые файлы, подобные файлам JPEG, но формат PNG обеспечивает лучшее качество.

5. Нажмите "ОК".
6. Выберите чертежи для публикации в Интернете.
7. Нажмите "ОК".
8. Введите имя заставки проекта для веб-страницы.
9. Введите один или несколько заголовков для веб-страницы.
10. Выберите метод вывода изображений чертежей на веб-странице.
11. Нажмите "ОК".
12. При появлении запроса введите имя устройства вывода.
13. При появлении запроса о выборе печати в файл [Да/Нет] нажмите клавишу ENTER, чтобы выбрать значение "Нет" по умолчанию.
14. При появлении запроса о сохранении изменений параметров страницы [Да/Нет] нажмите клавишу ENTER, чтобы выбрать значение "Нет" по умолчанию.
15. При появлении запроса о продолжении печати [Да/Нет] нажмите клавишу ENTER, чтобы выбрать значение "Да" по умолчанию.
