Панель "Preview" (Предварительный просмотр) позволяет просматривать графическое представление геометрии элемента конструкции по мере его формирования.
Панорамирование и зумирование
| Задача | Действие |
|---|---|
| Панорамирование | Нажмите кнопку мыши и перетащите курсор. |
| Зумирование | Покрутите колесико мыши. |
| Зумирование до границ элемента конструкции. | Нажмите кнопку "Fit to Screen" (По размеру экрана). |

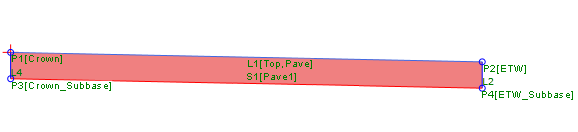

Просмотр кодов и заметок
На панели "Preview" (Предварительный просмотр) можно просматривать коды и заметки, присвоенные на палитре Properties (Свойства).
| Просмотр | Действие |
|---|---|
| Codes (Коды) | Установите флажок "Codes" (Коды). |
| Заметки | Установите флажок "Comments" (Заметки) |
Режимы предварительного просмотра
На панели "Preview" (Предварительный просмотр) предусмотрены два режима предварительного просмотра геометрии:
- Roadway Mode (Режим дорожного полотна): этот режим используется при создании коридора. В режиме дорожного полотна отображается предварительный просмотр геометрии, построенной с использованием целевых параметров, определенных для данного элемента конструкции. Этот режим предварительного просмотра используется по умолчанию.
- Layout Mode (Режим компоновки): этот режим используется при компоновке сборки. В режиме компоновки скрываются целевые параметры, и геометрия элемента конструкции строится по значениям, которые обычно переопределяются целевыми параметрами.
Тестирование поведения элементов конструкции с целевыми параметрами

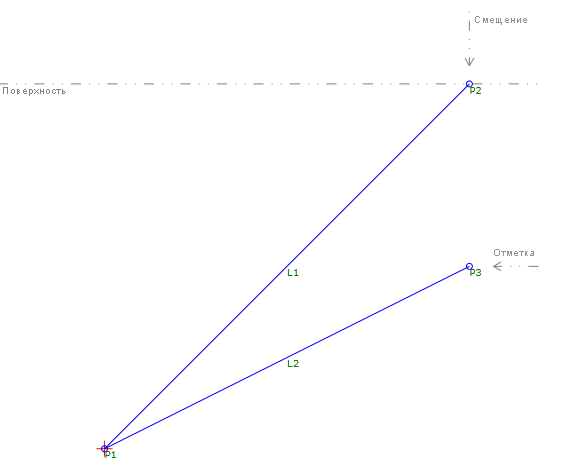

В случае присвоения целевого параметра на панели "Preview" (Предварительный просмотр) отображается его местоположение относительно исходной точки.
Если элемент геометрии ссылается на целевой параметр, перетащите этот параметр для проверки реагирования элемента конструкции на изменения целевого параметра.
Прим.: Привязка линии целевого параметра выполняется с шагом 0,1. Для более точного размещения введите значение "Preview Value" (Значение для предварительного просмотра) на вкладке Target Parameters (Целевые параметры).
