В данном упражнении требуется создать верхнюю часть хранилища. Это прямоугольная рама с прямоугольным отверстием. Во время построения используются размеры, которые можно изменять в AutoCAD Civil 3D при использовании элемента.
Это упражнение является продолжением темы раздела Упражнение 1. Определение нового элемента в каталоге колодцев.
- Разверните узел "Моделирование"
"Рабочие плоскости" щелкните правой кнопкой мыши "Край колодца""Задать вид". Текущий вид и ПСК задаются в соответствии с рабочей плоскостью. - Щелкните правой кнопкой мыши "Край колодца""Добавить профиль""Прямоугольный". Выберите две точки, чтобы построить прямоугольник в области рисования. На чертеже отображается объект с квадратным профилем.
- Разверните узел "Край колодца", правой кнопкой мыши щелкните "Прямоугольный профиль" в окне "Конструктор содержимого", а затем выберите "Переименовать". В качестве имени введите "Наружный край рамы". Это имя облегчает идентификацию данного компонента.
- Повторите эти шаги, чтобы создать еще один прямоугольный профиль внутри первого. Назовите его "Отверстие в раме".
Затем будут установлены некоторые элементы геометрии конструкции и ограничения, выполняемые при размещении отверстия в центре параллелепипеда. Созданы прямоугольные профили, представляющие наружный край рамы и отверстия.
- Щелкните правой кнопкой мыши "Край колодца""Добавить геометрию""Точка". Щелкните в точке вблизи центра прямоугольников. Нажмите клавишу ESC. Эта точка становится центральной точкой колодца.
- Разверните папку "Геометрия". Щелкните правой кнопкой мыши "2D точка""Переименовать". В качестве имени введите "Фиксированный центр". Это имя облегчает идентификацию данного компонента.
- Щелкните правой кнопкой мыши "Фиксированный центр""Фиксированный". Теперь эта точка зафиксирована. Ограничения, связанные с данной точкой, не приведут к ее перемещению.
- Щелкните правой кнопкой мыши "Край колодца""Добавить ограничения""Равное расстояние". Щелкните точку в верхнем левом углу внешнего прямоугольника, а затем выберите фиксированную центральную точку. Для второй пары щелкните точку в нижнем правом углу наружного прямоугольника, а затем выберите фиксированную центральную точку.
- Повторите данный шаг для нижнего левого и верхнего правого углов внешнего прямоугольника. В результате внешний прямоугольник центрируется по фиксированному центру.
- Повторите эти шаги для четырех углов внутреннего прямоугольника. Теперь оба прямоугольника центрируются по фиксированной точке.
- Щелкните правой кнопкой мыши "Край колодца""Добавить ограничения""Параллельно". Щелкните любую линию на внешнем прямоугольнике, а затем параллельную ей линию на внутреннем прямоугольнике. Данное ограничение препятствует вращению внутреннего прямоугольника внутри внешнего прямоугольника.
- Щелкните правой кнопкой мыши "Край колодца""Добавить размер""Расстояние". Щелкните в точках обоих концов верхней стороны внешнего прямоугольника.
Щелкните в точке, чтобы задать расположение размера. Для длинной стороны наружного края рамы создается размер LenA1.
- Повторите эти шаги для правой стороны внешнего прямоугольника.
Для короткой стороны наружного края рамы создается размер LenA2.
- Повторите эти шаги для верхней и правой сторон отверстия в указанном порядке. Расположите размеры так, чтобы их было легко читать. Для длинной и короткой сторон отверстия создаются размеры LenA3 и LenA4 соответственно.
- Перейдите на вкладку "Вид" панель "Виды" "ЮЗ изометрия". Данный 3D вид лучше всего подходит для выполнения следующих шагов.
- Щелкните правой кнопкой мыши "Модификаторы""Добавить выдавливание". Щелкните внешний прямоугольник. На экран будет выведено диалоговое окно "Изменение выдавливания".

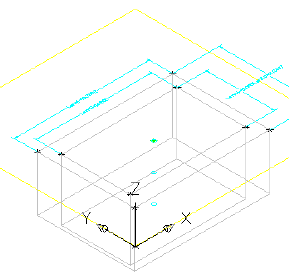

- Убедитесь, что для параметра "Тип" задано значение "Глухое". Введите 8 для параметра "Расстояние" и установите флажок "Развернуть". Нажмите "OK". Для внешнего прямоугольника создается модификатор выдавливания.

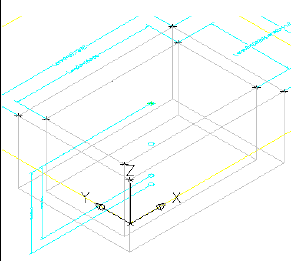

- Повторите эти шаги, чтобы создать модификатор выдавливания для внутреннего прямоугольника, используя расстояние 9. Для внутреннего прямоугольника также создается модификатор выдавливания.

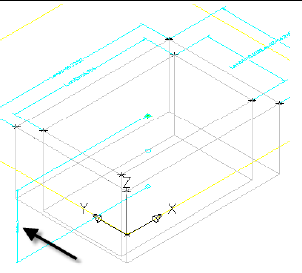

- Щелкните правой кнопкой мыши "Размеры модели""Добавить расстояние". Щелкните один из вертикальных краев выдавливания внешнего параллелепипеда. Щелкните в точке, чтобы задать расположение размера. Для высоты секции рамы создается размер LenB1.

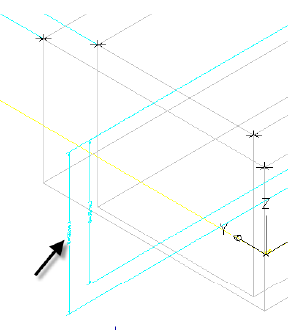

- Повторите этот шаг для выдавливания внутреннего параллелепипеда. Для высоты выдавливания отверстия создается размер LenB2.
- Разверните узел "Параметры модели", правой кнопкой мыши щелкните "Параметры модели", а затем выберите "Редактировать". На экран будет выведено диалоговое окно "Параметры модели".
- Щелкните LenB2, а затем — "Калькулятор". Щелкните "Переменная", а затем выберите LenB1. Введите +1 после LenB1, нажмите кнопку "ОК", а затем "Закрыть".
Это гарантирует, что выдавливание для отверстия всегда глубже толщины рамы. Кроме того, можно дважды щелкнуть в ячейке столбца "Уравнение" и ввести собственную формулу.

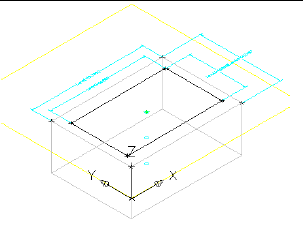

- Щелкните правой кнопкой мыши "Модификаторы""Добавить логическое вычитание". Щелкните внешний параллелепипед, а затем внутренний параллелепипед и нажмите клавишу ENTER. Внутренний параллелепипед вычитается из внешнего параллелепипеда, создавая третий модификатор, который является результатом этого действия.
- Разверните узел "Модификаторы". Обратите внимание, что созданы три модификатора. Модификаторы выдавливания настраиваются невидимыми по умолчанию в результате выполнения команды "Вычитание". Переименуйте модификатор "Вычитание" в "Рама".
- Правой кнопкой мыши щелкните "Параметры размеров", а затем выберите "Редактирование конфигурации". Открывается диалоговое окно "Редактировать размеры элемента".
- Выполняйте прокрутку вправо, пока не увидите столбец SBSL (Длина колодца). В столбце SBSL щелкните "Константа" и выберите значение "Список". То же самое требуется сделать в столбце SBSW (Ширина колодца). Теперь эти параметры могут задаваться списком значений, а не одной константой.
- Нажмите кнопку со стрелкой раскрывающегося списка рядом с полем "Конфигурация параметров" и выберите "Значения". Выберите ячейку в столбце SBSL, а затем нажмите кнопку "Редактировать" на панели инструментов диалогового окна "Редактировать размеры элемента". На экран будет выведено диалоговое окно "Редактировать значения".
- Измените текущее значение на 48. Затем нажмите кнопку "Добавить", чтобы добавить значения 60, 72, 84, 96, 108 и 120. В результате параметр длины колодца может настраиваться с приращением в 12 дюймов.
- Повторите этот шаг для столбца SBSW, добавив значения 36, 48, 60 и 72.
- Для параметра SBSL задайте значение 120, а для SBSW значение 60. Нажмите кнопку "Обновить модель" на панели инструментов диалогового окна "Редактировать размеры элемента". В результате значения из раздела "Параметры модели" обновляются в соответствии со значениями параметров элемента.
- Нажмите "ОК". Правой кнопкой мыши щелкните "Параметры модели", а затем выберите "Редактировать". Щелкните LenA1, а затем — "Калькулятор".
- Щелкните "Переменная", а затем SBSL. Нажмите кнопку "ОК", а затем кнопку "Закрыть".

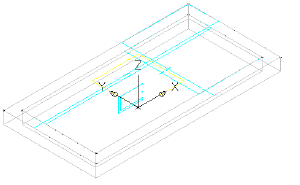

- Повторите эти шаги для размера LenA2, приравняв его SBSW. Модель обновляется, отображая изменения размеров.
- Правой кнопкой мыши щелкните "Параметры размеров", а затем выберите "Редактирование конфигурации". Выберите "Создать". Открывается диалоговое окно "Новый параметр".
- Выберите "Длина рамы", а затем нажмите кнопку "ОК". Нажмите кнопку "Создать", а затем выберите "Ширина рамы" и нажмите "ОК". Добавлены две новых переменных: длина рамы (SFL) и ширина рамы (SFW).
- Выполняйте прокрутку вправо, пока не станут видны столбцы SFL и SFW. В каждом из этих столбцов измените значение "Константа" на "Список". Затем перейдите к виду "Значения".
- С помощью процедуры, использованной для SBSL и SBSW, добавьте значения 36, 48, 60, 72, 84, 96 и 108 для SFL. Добавьте для переменной SFW значения 24, 36, 48 и 60.
Теперь эти значения определяются списками, которыми можно управлять из AutoCAD Civil 3D при использовании данного элемента.
- Нажмите "ОК", чтобы закрыть диалоговое окно "Редактировать размеры элемента". Щелкните "Сохранить семейство элементов". В результате сохраняется элемент, а также обновляются параметры модели, в том числе недавно добавленные параметры размеров.
- Правой кнопкой мыши щелкните "Параметры размеров", а затем выберите "Редактировать значения". Задайте следующие значения:
- SFL: 108
- SFW: 48
Нажмите кнопку "Обновить модель" на панели инструментов диалогового окна "Редактировать размеры элемента", а затем — кнопку "ОК". В результате обновляются значения параметров модели в соответствии со значениями параметров элемента, где это возможно.

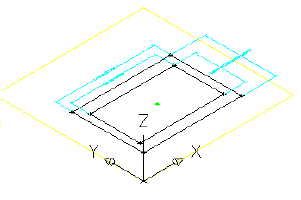

- Разверните узел "Параметры модели", измените размеры LenA3 и LenA4, чтобы приравнять их переменным SFL и SFW соответственно. Модель обновляется, отображая изменения размеров.
- Щелкните "Сохранить семейство элементов". Для следующего упражнения опять потребуется среда Конструктора элементов.
Чтобы продолжить работу с этим учебным пособием, перейдите к разделу Упражнение 3. Определение геометрии параллелепипеда хранилища.
