Глоссарий

2D полилиния

Полилиния, все вершины которой находятся на одной отметке.

3D грань

3D грань является объектом AutoCAD, представляющим собой поверхность области с тремя или четырьмя сторонами, вершины которой могут находиться на разных отметках. Частным случаем 3D грани является TIN (нерегулярная триангуляционная сеть). Для тонирования 3D граней используется команда РАСКРАСИТЬ. Для визуализации 3D граней используется команда ТОНИРОВАТЬ. См. также поверхность TIN.

3D полилиния

Полилиния, вершины которой находятся на разных отметках.

A

Изменение уклона.

AASHTO

Американская ассоциация служащих автомобильных дорог и транспорта.

акр

Мера площади земли: 160 квадратных род; 4,840 квадратных ярдов; 43,560 квадратных футов.

корректировка

Процесс удаления несовместимостей (например, по углам и расстояниям) из математической модели измеряемых результатов наблюдений.

трасса

Последовательность точек, заданных в 2D координатах (северное и восточное положение) и соединенных прямыми, кривыми или переходными кривыми, которая используется для представления объектов, таких как осевая линия дороги, край дорожного покрытия, тротуар или полосы отвода.

угол

Разница в направлениях между двумя линиями, пересекающимися в одной точке, измеряемая в градусах, радианах или градах.

применимое возвышение наружного рельса

Общая высота (в мм или дюймах), на которую направляющие повышаются или понижаются на кривой.

устройства регулирования потока

Устройство регулирования потока - это компонент (например, клапан), дополняющий водопропускную и распределительную сеть. Устройства регулирования потока позволяют управлять потоком.

площадь

Мера пространства горизонтальной плоскости, определяемого границами любой многоугольной фигуры.

AREMA

Американская ассоциация строительства и обслуживания железных дорог

конструкция (дорожного полотна)

Объект чертежа AutoCAD Civil 3D (AECCAssembly), управляющий коллекцией компонентов, таких как полосы движения, бордюры, обочины и кюветы, образующие конструктивные узлы дорожного полотна или другой конструкции коридорного типа.

набор конструкций

Набор конструкций, который задается (на который ссылаются) с помощью файла набора конструкций, используемый при создании объекта-перекрестка (при проектировании перекрестка).

астрономический азимут

Азимут, получаемый по снимкам солнца или по снимкам звезд.

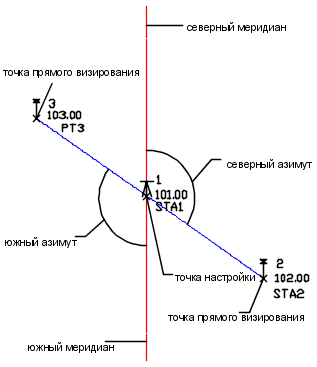

азимут

Угол, измеряемый в направлении по часовой стрелке от базового меридиана. Также называется северным азимутом. Изменяется в диапазоне от 0 до 360 градусов. Отрицательный азимут преобразуется в значение по часовой стрелке.

данные обратного визирования

Предварительно задаваемая точка, используемая в качестве эталона направления к другой точке. Измерительные элементы геодезических приборов обычно фиксируются по углу 0 градусов, и вертикальное перекрестье устанавливается на точку обратного визирования. Все последующие снимки выполняются путем поворота прибора одновременно с верхним измерительным элементом, а нижний измерительный элемент остается на позиции обратного визирования. Поэтому все углы измеряются относительно точки обратного визирования.

линия перехода выемки в насыпь

Линия диаграммы перемещения земляных масс, по которой разделяется выемка и насыпь. См. также точка перехода выемки в насыпь и линия диаграммы земляных масс.

точка перехода выемки в насыпь

Точка, в которой линия диаграммы земляных масс пересекает линию перехода выемки в насыпь (пикет, в котором равны объемы выемки и насыпи). См. также линия перехода выемки в насыпь и линия диаграммы земляных масс.

базовая линия

См. проекция объекта.

базовая поверхность

Существующая поверхность грунта или неразработанный рельеф местности. Определяется при создании поверхностей для вычисления объема. См. также поверхность сравнения.

BC:L

Начало кривой.

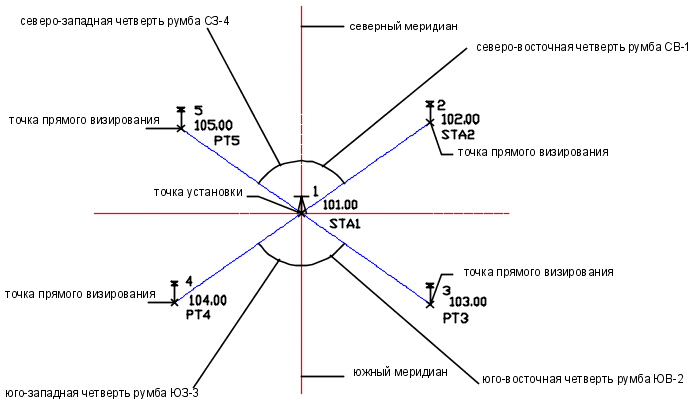

румб

Угол, измеряемый от направления на север или на юг, в зависимости от того, что находится ближе, к которому добавляется направление на восток или запад. Значение угла всегда меньше 90 градусов (PI/2 радиан или 100 град) и определяется номером квадранта.

BFC

Начало полного возвышения наружного рельса

НПВ

Начало полного виража.

BLR

Начало горизонтального рельса.

ОВБ

Нормальный поперечный уклон.

НОО

Начало обычной обочины.

НТ

Начало трассы.

граница

Видимые пределы поверхности. Граница может быть задана контуром или быть результатом определения контура и выполнения операций над поверхностью, таких как операция удаления линии (при этом в поверхности появляется отверстие). Если граница на поверхности не задана, внешняя граница всегда определяется пределами триангулированной поверхности.

резервный карьер

Карьер, который создается в пикете вдоль трассы и служит источником для материала, используемого для насыпки в диаграмме перемещения земляных масс. См. также место сброса отходов.

границы

Три разновидности замкнутой полилинии, ограничивающей область изображения цифровой модели рельефа. Наиболее часто встречаются внешние границы поверхности, построенные на внешних границах набора данных и исключающие нежелательные интерполяции на незанятых участках поверхности вогнутой фигуры. Также используются следующие два типа внутренних границ поверхности: скрытые границы для пробивания отверстий в поверхности (например, проекции здания) и отображаемые границы, которые служат для создания небольших поверхностей в результате исключения областей, выходящих за пределы границ.

ограниченный объем

Метод вычисления объемов выемки, насыпи, а также чистых объемов для областей, ограниченных существующим объектом AutoCAD (например, полилинией или многоугольником).

НТ

Начало трассы.

НТ:ПИКЕТ

Начальная точка трассы.

фитинг ответвления

Фитинг ответвления (например, тройник или крестовина) позволяет разделить поток напорной трубопроводной сети на два или несколько направлений.

ПЕРЕЛОМ

Перелом уклона.

структурная линия

Линия, используемая для соединения объектов, представляющих собой отдельные элементы поверхности, такие как линия хребта, край дорожного покрытия, подножье откоса, осевая линия дороги и линия потока для кювета или реки. В процессе триангуляции поверхности треугольники создаются в соответствии с заданной структурной линией, примыкая к ее сегментам одной из сторон. Это позволяет точно отобразить элемент в модели. Затем происходит завершение процесса интерполяции на основе эскизов структурных линий. Структурные линии необходимы для создания точной модели поверхности. Именно интерполяция данных определяет форму модели, а не сами данные. См. также неразрушающая структурная линия.

точка структурной линии

Точка, входящая в заданный список вершин структурной линии.

НВК

Пересечение вертикального прямого участка и кривой.

НОВК

Отметка пересечения вертикального прямого участка и кривой.

НПВК

Пикет на пересечении вертикального прямого участка и кривой.

BVP

Начало профиля

ПоБлоку

Параметр, определяющий, что компонент объекта наследует цвет или тип линии, связанный с этим объектом или с блоком, в котором содержится объект.

ПоСлою

Параметр, определяющий наследование объектом или компонентом объекта цвета или типа линии, связанных с заданным слоем.

обход цели

Элемент трубопроводной сети, который, по указанию пользователя, должен служить в качестве цели для всех байпасных потоков, направляемых к нему.

возвышение наружного рельса

Изменение отметки направляющих на горизонтальной кривой, позволяющее уравновесить центробежную силу, действующую на поезд при обходе кривой. См. также вираж.

недостаточность возвышения наружного рельса

Разность (в мм или дюймах) между применимым и равновесным возвышением наружного рельса.

градиент возвышения наружного рельса

Уклон (в соотношении "высота:длина") между двумя пикетами, критически важными для возвышения наружного рельса.

водосборный бассейн

Область притока воды в озеро, реку или дренажную систему.

маркер центра

Графический символ в форме ромба, помечающий местоположение центроида объекта профилирования. Щелкните правой кнопкой мыши центральный маркер для открытия контекстного меню "Профилирование".

хорда

Прямая линия, соединяющая две точки кривой: точку начала кривой (PC) и точку конца кривой (PT). В этих точках кривая соединяется с прямой линией или с другой кривой.

невязка

Относительное положение полигонометрического пикета в сравнении с положением этого же пикета, определяемого другим набором результатов наблюдений или на другом маршруте съемки.

клотоида (переходная кривая)

Переходная кривая, кривизна которой определяется линейной функцией от длины переходной кривой; таким образом, в точке соединения с прямым участком коэффициент кривизны равен нулю и далее увеличивается до совпадения с коэффициентом кривизны прилегающей кривой. См. также "составная переходная кривая" и "простая переходная кривая".

COGO

Координатная геометрия

Точки COGO

Точечные объекты, полученные в результате создания или импорта точек. Далее в тексте документации точки COGO называются просто "точками". Относящиеся к точкам элементы данных, такие как номер точки, северное положение в координатах и восточное положение в координатах, называются свойствами. См. также свойства.

коллимация

Процесс корректировки визирного луча или зрительной оси линзы оптического прибора с целью корректного расположения луча или оси в соответствии с расположением других деталей прибора.

поверхность сравнения

Предполагаемая или существующая поверхность рельефа, используемая при создании поверхностей для вычисления объема. См. также базовая поверхность и поверхность для вычисления объема.

Правило компаса

Поправки, соответствующие погрешностям невязки, при условии, что эти погрешности вызываются ошибками в наблюдаемых углах в той же мере, как ошибками в измеряемых расстояниях. В этом случае используется параметр правила компаса.

композитные объемы

Метод вычисления объемов выемки, насыпи, а также чистых объемов с использованием верхней и нижней поверхности (пары поверхностей).

составная кривая

Кривая, состоящая из двух или более дуг с разными радиусами, выгнутых в одном направлении, имеющих общую касательную или переходную кривую в точке соединения.

составная переходная кривая

Переходная кривая, обеспечивающая гладкий переход между двумя соседними кривыми с различными радиусами и одинаковым направлением. В каждой конечной точке эта кривая имеет конечный радиус. См. также клотоида.

доверительный интервал

В статистике представляет собой область или площадь с известной вероятностью нахождения в ней случайной выборки. В геодезии 95-процентный доверительный интервал указывает на то, что геодезист может быть на 95% уверен в том, что точка или результат наблюдения находится в пределах области установленных значений.

опорная точка

Точки с уникальным идентификатором, создаваемые в известном месте (с указанием северного положения, восточного положения или широты, долготы и дополнительных отметок и описания), которые не могут быть откорректированы. Опорные точки добавляются в базу данных съемки и управляются в пределах именованной съемочной сети.

геометрия конструкции

Несоединенные части геометрии участка и геометрии трассы. Например, если использовать метод "прямой участок - прямой участок" и создать несколько соединенных линий, то весь объект будет рассчитан, и характеристики отображения будут определяться стилем объекта. Если создать несколько соединенных линий и затем добавить несоединенную линию, в результате получится пример геометрии "конструкции".

управляющая область

Область, определяемая применением критериев профилирования к проекции объекта. Проекция объекта может иметь единственную область по всей длине или может быть разделена на ряд управляющих областей, пустых областей и областей перехода. См. также проекция объекта.

горизонталь

Линия, соединяющая точки, расположенные на одной отметке, или значение, заданное относительно некоторого референц-эллипсоида.

координаты

Значения, определяющие положение точки в трех плоскостях: X, Y и Z (восточное положение, северное положение и отметка).

коридор

Любая траектория, длина и местоположение которой обычно определяются одной или несколькими трассами в плане и продольными профилями. Примером коридора является дорожное полотно, железнодорожный путь, проезжая часть, канал, кювет, второстепенная дорога и взлетно-посадочная полоса.

характерная линия коридора

Компонент объекта коридорного типа. Создается в результате присоединения кодов точек элементов конструкции одного пикета к другому.

поверхность коридора

Компонент объекта-коридора. Триангуляция поверхности выполняется на основе кодов точек элементов конструкции и звенев коридоров.

Правило Крэндалла

Метод уравновешивания теодолитного хода, при котором вся угловая погрешность распределяется по теодолитному ходу и все корректировки результата теодолитного хода определяются изменением расстояний теодолитного хода. В каждый участок вносятся такие изменения расстояния, при которых сумма их квадратов минимальна.

Поправки соответствуют погрешностям невязки в предположении, что ошибки невязки носят случайный характер и имеют нормальное распределение. Предполагается, что перед выполнением стандартной программы корректировки все угловые погрешности устранены.

выпуклая кривая

Для профиля - вертикальная кривая на гребне холма или в подобном месте, входящий уклон которого больше исходящего. В случае профиля гребня точка вертикального пересечения (ТВП) с прямыми участками лежит выше кривой. См. также вогнутая кривая.

проектирование с учетом критериев

Процесс проектирования трассы или профиля в соответствии с ведомственными стандартами. Ведомственные стандарты, которые обычно основаны на требованиях к скорости виража и проектной скорости, содержатся в адаптируемом файле критериев проектирования.

В файле также можно указывать стандарты проектирования для автоматического добавления уширения к динамическим трассам для смещения.

После создания трассы или объекта профиля стандарты из файла критериев проектирования можно связать с трассой или профилем, чтобы гарантировать соответствие вертикальных и горизонтальных кривых минимальным стандартам. Для идентификации нарушений стандартов и создания соответствующих отчетов можно использовать определяемые пользователями проверки проекта. См. также файл критериев проектирования.

поперечное сечение

См. сечение

КП

Пересечение кривая-переходная кривая. См. переход с кривой на переходную.

CS_LRB:L

Большой радиус составной переходной кривой в начале.

CS_LRE:STA

Большой радиус составной переходной кривой в конце.

CS_SRB:L

Малый радиус составной переходной кривой в начале.

CS_SRE:STA

Малый радиус составной переходной кривой в конце.

трасса для сопряжения

Трасса, связывающая края двух пересекающихся дорог. Самая распространенная геометрия сопряжения на пересечении — простое сопряжение по дуге. Для типового перекрестка трассы для сопряжения размещаются в каждом из четырех квадрантов, между краями дорожного покрытия.

переход с прямой на переходную

Точка пересечения кривой с переходной кривой на трассах в плане.

длина отрезка трубы (длина укладки)

Трубы изготавливаются отдельными сегментами, называемыми длиной укладки или длиной отрезка трубы. Это номинальный размер, т.е. он описывает общий размер, который может не соответствовать реальному.

откос выемки

Откос, создаваемый при расположении проекции объекта ниже существующей линии поверхности. Результирующий откос, направленный вверх к существующей поверхности, называется откосом выемки, так как существующая поверхность должна быть срезана (удалена) во время проведения строительных работ.

устройство сбора данных

Устройство, используемое геодезистами для автоматической регистрации данных съемки, полученных в результате полевых исследований. Затем геодезисты загружают и преобразовывают исходные данные съемки в файл полевого журнала, который записывается в формате языка команд модуля "Съемка", или файл LandXML, который использует схему LandXML для описания данных съемки. Затем геодезисты могут импортировать данный файл с целью создания точек в базе данных и фигур на чертеже.

область данных

Графическая рамка, связанная с объектом вида профиля или сечения. Область данных содержит примечания для вида профиля или сечения, а также для родительских трасс в плане. К наиболее часто встречающимся примечаниям относятся данные отметки, пикеты и глубины выемки/насыпи.

ссылка на данные

Предназначенная только для чтения копия объекта из другого чертежа. Опорный объект может использоваться во множестве чертежей и использовать стили, назначаемые локально. Когда официальная копия объекта обновляется, в чертежи со ссылками на данный объект добавляется примечание о возможности обновления их локальной копии. В AutoCAD Civil 3D используются два типа ссылок на данные: быстрые ссылки на данные и ссылки Vault. Оба типа можно использовать для ссылки на поверхности, трассы, профили, трубопроводные сети и группы рамок вида.

быстрая ссылка на данные

Объект, который может создавать ссылку на данные на других чертежах проекта. Быстрые ссылки на данные не используются в проектах Vault.

референц-эллипсоид

Опорная величина. Относительно данной величины отсчитываются значения всех отметок или координат. В геодезии можно использовать два типа референц-эллипсоидов (горизонтальный и вертикальный).

В мировых системах координат референц-эллипсоид определяется данными эллипсоида и методами определения местоположения на поверхности Земли. Данные эллипсоида являются частью описания референц-эллипсоида.

линия выхода на рельеф

Линия нулевой выемки или насыпи в пределах области проведения земляных работ. Для объектов профилирования данная линия является целевой линией, получаемой при профилировании до указанной поверхности, на указанное расстояние или заданную отметку.

десятичный градус

Мера угла в десятичных единицах. Например, значение 3°30'36" эквивалентно значению 3,51 в десятичных градусах.

По убыванию

Убывающие рубленые пикеты.

список определений

Список, содержащий все выполняемые над поверхностью операции. Включая и выключая элементы списка, можно изменять поверхность, осуществлять возврат в предыдущее состояние и т. д.

отклонение (напорная трубопроводная сеть)

Трубопровод может располагаться по прямой или постепенно менять направление на нескольких стыках труб. Отклонение (или отклонение на стыковке) обычно выражается в угловых градусах и демонстрирует возможную степень изменения направления. Чем больше угол, тем более свободно соединение. Меньшие углы указывают на относительно плотные соединения.

угол отклонения

Горизонтальный угол, измеряемый по продолжению предыдущего участка линии вправо или влево.

градусы, минуты, секунды

(ГМС) Представление угла в градусах, минутах и секундах; полная окружность состоит из 360 градусов, в градусе 60 минут, в минуте 60 секунд. Обычно представление румба в ГМС имеет вид: N45°45'58"E. Согласно данному формату, значение 3°30'36" вводится как 3.3036.

триангуляция Делоне

Метод вычислений, используемый при создании сетей TIN. Для заданного набора точек данных результатом триангуляции Делоне является набор линий, соединяющих каждую точку с точкой, лежащей в ее естественной окрестности.

DEM (цифровая модель рельефа по регулярной сетке)

Массив значений отметок горизонтальной сетки с равными интервалами.

ключи-описатели

Метод преобразования описаний, упрощающий стандартизацию данных точек при использовании нескольких источников данных. Например, описания EROAD, EPAVE, ERD, и EDGEROAD могут быть приведены к единому описанию EOP. Параметры "Слой", "Стиль точки" и "Стиль метки точки" позволяют существенно повысить качество автоматической генерации основного плана и общей структуры чертежа.

проверка проекта

Определяемое пользователем выражение, которое используется для проверки соответствия объекта минимальным стандартам проектирования, установленным для объекта трассы или профиля. Проверки проекта можно определить для разных типов объектов, таких как линии, кривые и переходные кривые. Проверку проекта необходимо сохранить в наборе проверок проекта для применения к трассе или профилю.См. также набор проверок проекта.

набор проверок проекта

Определенная пользователем коллекция обычно используемых проверок проекта. Набор проверок проекта определяется либо во время создания трассы или профиля, либо после их создания с помощью диалогового окна свойств объекта. См. также проверка проекта.

файл критериев проектирования

Файл, содержащий минимальные стандарты проекта для объектов трасс и профилей. Файл критериев проектирования можно адаптировать с тем, чтобы содержащиеся в нем значения проектной скорости, виража и минимальной скорости, радиуса и длины отдельных объектов соответствовали локальным стандартам проекта.См. также проектирование с учетом критериев.

правило проектирования

Набор автоматических ограничений для объектов чертежа, к которым применяется особый стиль. Например, при компоновке трасс можно определить правило для радиуса кривой.

фитинг отвода

Фитинг отвода изменяет направление потока в напорной трубопроводной сети. Отводы поставляются со стандартными углами: 90º (иногда называется ¼ или полным отводом), 45º (1/8), 22,5º (1/16) и 11,25º (1/32).

объекты чертежа

Объекты, имеющиеся в одном чертеже.См. также объекты проекта.

место сброса отходов

Площадка, которая создается в пикете вдоль трассы для сброса изъятого материала из диаграммы перемещения земляных масс. См. также резервный карьер.

Ea

См. применимое возвышение наружного рельса.

истинный восток; восточное положение в координатах

Линейное расстояние, измеряемое к востоку от линии Север-Юг, проходящей через начало сетки. Эквивалентно координате X в трехмерной системе координат.

EC:STA

Конец кривой.

EDM

Устройства электронного измерения расстояния, которые измеряют время прохождения импульсного сигнала в прямом и обратном направлениях, на основе чего определяется расстояние.

Смещение EDM

Расстояние по вертикали от центра области до центра EDM. В AutoCAD Civil 3D данное значение используется для вычисления расстояния.

Ee

См. равновесное возвышение наружного рельса.

EFC

Конец полного возвышения наружного рельса

КПВ

Конец полного виража.

'EE

Линия энергетического уровня.

отметка

Расстояние по вертикали от референц-эллипсоида до точки или объекта на поверхности Земли. За референц-эллипсоид принимают уровень моря. Эквивалентно координате Z в трехмерной системе координат.

точка отметки

Точка, маркирующая изменение отметки без нарушения горизонтальной геометрии.

ELC

Конец горизонтального рельса.

ПВБ

Конец нормального поперечного уклона.

линия энергетического уровня

Линия в трубопроводной сети или системе ливневой канализации, представляющая суммарную энергию, имеющуюся в системе (потенциальную энергию, или статический напор, в сумме с кинетической энергией, или скоростным напором).

перечисление

Один из типов пользовательских свойств, стандартные значения которых можно выбирать в списке.

КОО

Конец обычной обочины.

КТ

Конец трассы.

EP:STA

Конечная точка трассы.

EOA

Конец трассы.

равновесное возвышение наружного рельса

В проектировании железных дорог - отметка по разности (в мм или дюймах), в которой вертикальная сила колеса одинакова для обеих направляющих.

эллипс ошибки

Эллиптическая область, которая показывает доверительный интервал корректируемой точки. Например, доверительный интервал 99% означает 99-процентную уверенность в том, что истинное местоположение точки находится внутри вычисленного эллипса.

Eu

См. недостаточность возвышения наружного рельса.

КВК

Пересечение вертикальной кривой и прямого участка.

КОВК

Отметка пересечения вертикальной кривой и прямого участка.

КПВК

Пикет на пересечении вертикальной кривой и прямого участка.

EVP

Конец профиля.

явные ТП

Точка пересечения двух фиксированных прямых участков на трассе в плане. См. также точка пересечения и предполагаемые ТП.

грань

Трехмерный треугольник поверхности. Грань может быть представлена объектом типа 3D грань или объектами типа 3D линия.

грань 1

Измерение угла, при котором область обзора не переворачивается. Именуется также прямым измерением.

грань 2

Измерение угла, при котором область обзора переворачивается. Именуется также инверсным или косвенным измерением.

характерная линия

Объект, распознаваемый командами профилирования и используемый ими в качестве проекции объекта. Обычно, линия, обозначающая существенный элемент чертежа, например, линию хребта или дно болотистой местности. См. также проекция объекта.

полевой журнал

Текущие подробные записи геодезиста о всех выполняемых полевых наблюдениях. В AutoCAD Civil 3D содержится файл полевого журнала (*.fbk), который можно использовать в качестве источника данных съемки.

код поля

Синтаксис, соответствующий стандартному формату в геодезическом приложении. Коды полей назначаются каждой точке съемки для автоматизации назначения свойств точек и отрезков и определения соединяемости линий.

завершение обработки полевых данных

Процесс определения линейной и криволинейной связности между полученными при полевой съемке точками, которые имеют одинаковое имя объекта в коде точки. При этом также назначаются обозначения объектам точек, исходя из имени объекта в коде точки.

откос насыпи

Откос, создаваемый при расположении проекции объекта выше существующей линии поверхности. Результирующий откос, направленный вниз к существующей поверхности, называется откосом насыпи и обозначает область для засыпки материалом во время проведения строительных работ.

фигура

Специальная комбинация линий, автоматически создаваемая в чертеже при импорте учетной книги полевых изысканий, содержащей данные о фигуре. Создается также при использовании команд построения геодезических фигур AutoCAD Civil 3D. С помощью префиксов фигур можно управлять слоями для фигур.

префикс фигуры

Используется для автоматического ввода фигур в задаваемые пользователем слои согласно начальной части имени фигуры. Например, префикс фигуры EP может быть использован для помещения фигур EP, EP1, EP2 и EPL на один и тот же слой. Использование префиксов фигур в сочетании с ключами-описателями может существенно облегчить автоматизацию процесса создания четко структурированного базового плана.

фитинг

См. фитинг ответвления и фитинг отвода.

фиксированный объект

Объект трассы с фиксированным положением, не обязательно соприкасающийся с другим объектом в силу описания своей геометрии. См. также плавающий объект и свободный объект.

плавающий объект

Объект трассы, соприкасающийся с другим объектом (расположенным до или после исходного объекта) в силу описания своей геометрии. См. также фиксированный объект и свободный объект.

расход

Гидравлическое свойство, часто используемое при проектировании ливневой канализации и других систем, которое представляет собой объем жидкости, проходящей через систему за единицу времени.

проекция объекта

Объект, к которому применяются критерии профилирования. Проекция объекта может представлять собой разомкнутую или замкнутую 2D или 3D геометрическую фигуру, каковой является характерная линия, линия участка или фигура съемки. См. также характерная линия.

вершины проекции объекта

Конечные точки, задающие сегменты проекции положением в координатах XYZ и пикетажем с началом в первой вершине.

точка наведения

Точка, на которую наводится визир прибора для измерения или установления отметки или горизонтального положения точки.

свободный объект

Объект, соприкасающийся с двумя другими объектами (расположенными по обе стороны от исходного объекта) в силу описания своей геометрии. См. также фиксированный объект и плавающий объект.

перемещение по смете

Объем материала, перемещенный подрядчиком бесплатно в пределах определенного расстояния (расстояние перемещения по смете). См. также диаграмма земляных масс и превышенное перемещение.

смещение от границы по дороге

Расстояние смещения от сегментов внешней границы участка до линии внутренней границы.

внешняя граница

Сегменты участка, смежные с полосой отвода. Внешней границей также считаются сегменты участка, расположенные перед участком.

смещение от внешней границы

Заданная пользователем длина, используемая для смещения текущего определения внешней границы внутрь разделяемого участка. При использовании параметра смещения от внешней границы вместо величины внешней границы применяется минимальная длина внешней границы вместе со смещением от внешней границы.

полное описание

Расширенное описание точки, полученное в результате ее совпадения с ключом-описателем.

ширина колеи

В проектировании железных дорог - расстояние между внутренними кромками направляющих за вычетом ширины головки рельса. См. также ширина колеи

геодезическая линия

Кратчайшая линия между двумя точками, проходящая по поверхности и являющаяся прямой или кривой, соединяющей точки по эллипсоиду.

геодезический

Обозначение взаимосвязи с Землей с учетом кривизны земной поверхности на уровне моря. Например, геодезическим расстоянием называется расстояние или угол, при измерении которого учитывается кривизна Земли, в отличие от расстояния или угла, измеряемого на плоской карте.

уклон

Метод представления наклона грунта как процентного отношения перепада отметок к пройденному по горизонтали расстоянию. Например, если при увеличении уровня грунта на одну линейную единицу измерения (метр или фут) пройденное по горизонтали расстояние равно пять единиц, уклон составляет 20%. См. также откос.

линия уклона

См. профиль компоновки.

точка перелома

Точка на диаграмме перемещения земляных масс, в которой диаграмма земляных масс переходит от выемки к насыпи. Когда предусмотренное сметой перемещение грунта измеряется от точек перелома, точка перелома является самой высокой точкой (или самой низкой, если она находится ниже линии перехода выемки в насыпь). См. также линия перехода выемки в насыпь и линия диаграммы земляных масс.

профилирование

Процесс построения модели конечной поверхности грунта.

критерии профилирования

Параметры для профилирования, например, цель и метод проецирования

грань профилированного объекта

Область, ограниченная проекцией объекта, линией выхода на рельеф и двумя линиями проекции.

группа объектов профилирования

Коллекция, в которой объекты профилирования связываются между собой с целью создания поверхности и вычисления объема.

цель профилирования

Цель профилирования определяет то, что отсекают линии проекции объекта. Существует три варианта цели: поверхность, относительная или абсолютная отметка и расстояние. См. также линия выхода на рельеф.

грады

Система измерения, в которой один град равен 1/100 угла в 90 градусов, т.е. 360° = 400 градов.

сетка

Совокупность линий, параллельных заданному набору осей и расположенных с определенным интервалом. Сетки используются для наглядного представления поверхностей и вычисления объемов. Сетка также используется в геодезических целях.

расстояние по сетке

Расстояние между двумя точками, измеряемое на основе координатной зоны без учета локальных координат (локальное северное положение и локальное восточное положение).

восточное положение в координатах сетки

Координата, определяющая восточное положение на основе выбранной координатной зоны, отличающаяся от соответствующей локальной координаты, базовая точка которой задается геодезистом. См. также локальное восточное положение.

северное положение в координатах сетки

Координата, определяющая северное положение на основе выбранной координатной зоны, отличающаяся от соответствующей локальной координаты, базовая точка которой задается геодезистом. См. также локальное северное положение.

сетчатая поверхность

Тип поверхности, созданной на основе файла DEM или SDTS или в результате импорта файла LandXML. Сетчатая поверхность состоит из дискретного массива высотных отметок, определяющих расположение объектов на местности с равными интервалами.

поверхность для вычисления объемов методом квадратов

Дифференциальная сетчатая поверхность на основе определенной пользователем базовой поверхности и поверхности сравнения. Метод вычисление объема с помощью сетки заключается в измерении разности отметок двух поверхностей в каждой точке пересечения в пользовательской сетке.

ручка

Подвижная точка, расположенная на объекте и предназначенная для его динамического изменения.

идентификатор

Уникальный код объекта чертежа, используемый в качестве ссылки в данном программном обеспечении. Обычно пользователи могут не владеть информацией об идентификаторах, если они не используют редактор быстрых ссылок на данные.

гектар

Мера площади (обычно земли), равная 10 000 квадратных метров или около 2,47 акров.

'PP

Линия пьезометрического уровня.

съемка с высоким разрешением (HDS - High-definition surveying)

Объемное лазерное сканирование, обычно связанное с наземными лазерными сканерами. Термины "High-Definition" и "HDS" — товарные знаки компании Leica Geosystems.

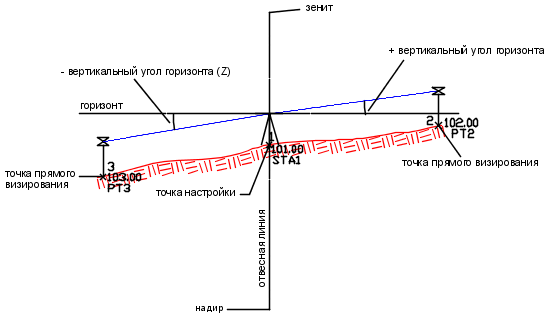

горизонт

Ось, вокруг которой поворачивается область обзора теодолита или угломерного инструмента при перемещении по вертикали. Ось вращения, перпендикулярная вертикальной оси.

ВТ

Верхняя точка.

линия пьезометрического уровня.

Линия в трубопроводной сети или системе ливневой канализации, представляющая гидростатический напор и высоту напора жидкости в любой точке в системе.

предполагаемые ТП

Расчетная точка пересечения (ТП) на кривой или в группе кривых трассы. Предполагаемая ТП определяет место пересечения прямых участков в случае их продолжения. См. также точка пересечения и явные ТП.

событие импорта

Именованная коллекция в базе данных съемки, обеспечивающая контекст для конкретных данных, которые импортируются с использованием команд импорта данных съемки, например команды "Импорт съемки из LandXML", или Мастера "Импорт данных съемки".

По возрастанию

Возрастающие рубленые пикеты.

входящая кривая

Переходная кривая с радиусом, уменьшающимся по маршруту в определенном направлении.

проверка взаимодействий

Функция AutoCAD Civil 3D, которую можно применять к трубопроводным сетям и которая позволяет определять наложение элементов трубопроводной сети (трубы и/или колодцы) друг на друга или их слишком близкое расположение на основе предварительно заданных критериев пространственной близости.

пересечение

Точка соединения или пересечения двух или более линий, дуг, фигур или объектов в двух- или трехмерном пространстве.

инверсия

Инверсное вычисление на замкнутой фигуре для определения румбов и расстояний между координатами и для отображения площади. Поскольку для определения углов используются точные числа (координаты), ошибки невязки не отображаются.

потери в соединениях

Или коэффициент потерь. Значение гидравлического свойства, используемое в системах ливневой канализации, которое может быть рассчитано и определено в трубопроводной сети. Его связывают с потерями энергии при прохождении соединений. Это безразмерное значение. Оно может быть вычислено автоматически либо введено вручную в приложении Hydraflow Storm Sewers. Оно используется для вычисления малых потерь при гидравлических расчетах.

K

Коэффициент кривой.

известная емкость

Численное значение, связываемое с потоком в трубопроводной сети или системе ливневой канализации и назначаемое пользователем.

метод Кригинга

Метод сглаживания поверхности, использующий для определения неизвестных значений известные значения и семивариограмму. На основе используемой семивариограммы для известных значений определяются оптимальные весовые коэффициенты, что позволяет вычислить неизвестные значения. Поскольку свод изменяется при изменении расстояния, весовые коэффициенты зависят от известного дискретного распределения.

L

Слева.

компонент метки

Текст, блок, стрелка направления, линия или засечка, используемые для создания стиля метки. Стили метки могут быть составлены из нескольких компонентов метки.

набор меток

Совокупность описаний для нескольких типов меток, таких как метки пикетов и геометрических точек. Например, метки пикетов трасс могут включать метки основных пикетов, вспомогательных пикетов и геометрических точек.

широта

Угловое расстояние, измеряемое к северу или югу от экватора.

профиль компоновки

Объект-профиль, представляющий высотные отметки конечной поверхности вдоль трассы в плане или вдоль другого линейного элемента, поддерживающего виды профиля. Как правило, профиль компоновки не формируется на основе существующего источника, а создается в результате проектирования и состоит из набора вертикальных прямых участков, соединенных вертикальными кривыми в каждой точке вертикального пересечения (ТВП). Данный профиль также называют продольным профилем, линией уклона профиля, конечным уровнем поверхности и проектным профилем.

панель инструментов компоновки

Плавающая панель, объединяющая инструменты проектирования индивидуальных объектов и редактирования.

LB:L

Начало линии.

LC

Горизонтальная наружная полоса.

LE:STA

Конец линии.

метод наименьших квадратов

Метод уравновешивания теодолитного хода, при котором квадраты разностей между откорректированными и неоткорректированными данными измерений (углы и расстояния) суммируются и сокращаются до минимума. Для определения ожидаемого источника ошибок в данном методе используются погрешности из текущих настроек оборудования и соответственно взвешиваются результаты индивидуальных измерений.

взвешенное распределение длины

Корректировка по вертикали, при которой ошибки невязки по вертикали распределяются для каждой линии в соотношении, равном отношению длины данной линии к суммарной длине теодолитного хода (аналогично правилу компаса)

LIDAR

От "Light Detection and Ranging" — лазерная локация. Обычно ассоциируется со сканированием с помощью лазеров воздушного базирования.

набор кодов линий

Файл, определяющий синтаксис команд связности линий, которые задаются в коде поля. Для объекта, который представляет собой край дорожного покрытия, в коде поля может применяться сокращение EP или EOP, но набор сокращений является частью стандарта кодов поля, устанавливаемого проектной организацией. Код линии сопутствует имени объекта в коде поля, например EP B, где EP - это имя объекта, а B - код линии, с которой начинается фигура съемки.

коды звеньев

Набор стандартных кодов, определяющих отображение и поведение ссылок, используемых в элементах конструкции.

локальная копия

Копия чертежа проекта, находящаяся в локальной папке пользователя в отличие от главной копии файла, содержащейся в Vault-базе данных проекта. Относится также к копии точки проекта, имеющейся в локальном чертеже.

локальное восточное положение

Координата, определяющая восточное положение на основе горизонтальной базовой точки, предложенной геодезистом, отличающаяся от восточного положения в координатах сетки, заданного в глобальной координатной зоне. См. также восточное положение в координатах сетки.

локальная отметка

Координата, определяющая отметку на основе вертикальной базовой точки или точки отсчета, предложенной геодезистом, отличающаяся от значения отметки в глобальной координатной зоне.

локальное северное положение

Координата, определяющая северное положение на основе горизонтальной базовой точки, предложенной геодезистом, отличающаяся от северного положения в координатах сетки, заданной в глобальной координатной зоне. См. также северное положение в координатах сетки.

заблокированная точка

Точка чертежа со значениями координат, которые не могут быть изменены. Блокирование точки применяется только к чертежу, в котором находится точка. См. также защищенная точка

отображение логических имен

Процесс сопоставления логических имен элементов конструкции и фактических имен объектов AutoCAD Civil 3D.

долгота

Угол между плоскостями заданного и гринвичского меридиана.

НТ

Нижняя точка.

УНО

Совпадение с нижней обочиной.

РУЧ

Вручную.

проверка топологии

При проверке топологии выявляются сведения о том, насколько точны измерения углов, и данные о площадях замкнутых фигур. Проверку топологии можно выполнять на разомкнутой или замкнутой фигуре, построенной с использованием углов. Поскольку точность фигуры определяется точностью выполненных измерений углов, величина погрешности невязки связывается с такой фигурой. Чем выше используемая точность, тем меньше погрешность. В отличие от этого при вычерчивании фигуры между известными координатами не требуется проверка топологии, поскольку отсутствует погрешность.

При проверке топологии выявляются сведения о точности и математической невязке на основе либо записей о румбе и расстоянии для замкнутой фигуры, либо о расстоянии между двумя точками для разомкнутой фигуры. Точность проверки топологии зависит от точности, используемой в вычислениях по данной проверке. Например, если используются данные с округлением до ближайшего фута, то результаты менее точны, чем при использовании данных, округляемых до одной сотой фута.

маски

Многоугольники, используемые для маскирования видимых частей поверхности.

маскирование

Процесс скрытия объектов для размещения текста в освободившейся области. Маскирование обеспечивает разборчивость текста, не разрушая расположенные под ним объекты.

диаграмма земляных масс

Объем извлеченного материала, умноженный на расстояние, на которое его требуется перенести. Диаграмма перемещения земляных масс дает визуальное представление о совокупных объемах материала из выемок и насыпей в проекте. Диаграммы земляных масс (а также сводки по профилированию) являются основным источником информации для подрядчика при заключении контракта на земляные работы.См. также перемещение по смете и превышенное перемещение.

линия диаграммы земляных масс

Линия, отмечающая переход между выемкой и насыпью в диаграмме перемещения земляных масс. Если линия диаграммы земляных масс проходит выше линии перехода выемки в насыпь, это означает, что требуется выемка материала. Если линия диаграммы земляных масс проходит ниже линии перехода выемки в насыпь, это означает, что требуется насыпка материала.См. также линия перехода выемки в насыпь и диаграмма земляных масс.

линия соответствия

См. линия выхода на рельеф.

высота сегмента

Расстояние по дуге окружности от средней точки хорды до средней точки замыкаемой дуги.

модификатор

Формула форматирования значений полей свойств, таких как точность десятичной дроби для значения площади. Существует возможность использования стандартных модификаторов, таких как акры, футы и метры, или определения пользовательских модификаторов. См. также поля свойств.

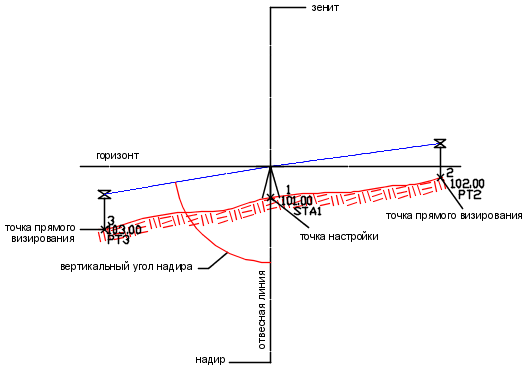

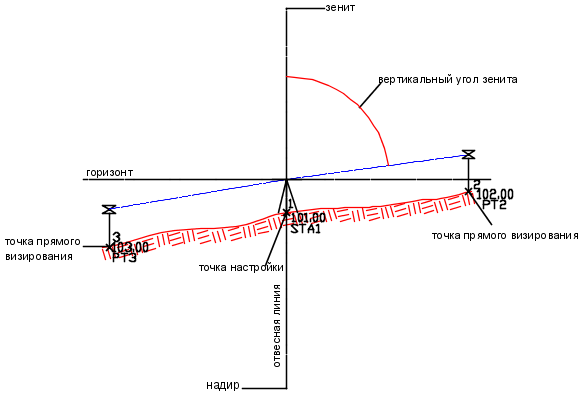

угол надира

Угол надира противоположен зенитному углу.

шаблон имен

Используемый по умолчанию формат имени с числовым значением, которое изменяется на заданную величину для каждого нового объекта данного типа.

Интерполяция по естественным соседним точкам (NNI)

Метод сглаживания поверхностей TIN. В методе используется триангуляция Делоне для определения отметки произвольно выбранной точки на основе отметок известных соседних точек.

сеть

Серия взаимосвязанных линий, отображающих наблюдаемые точки стояния прибора.

следующее значение счетчика

Следующее свободное число в последовательности. Используется в шаблоне имени.

номинальный диаметр

Определяет размер трубы. Фактические размеры некоторых труб совпадают с их номинальным диаметром, но для многих труб их номинальные размеры не совпадают с реальными.

неопорная точка

Точки, создаваемые с указанием уникального идентификатора, северного положения, восточного положения (или широты, долготы) и дополнительной отметки и описания. Неопорная точка представляет собой точку, местоположение которой определяется ограниченным координатным изысканием (N,E,Z), например, точку, созданную съемочной командой NE SS. Неопорная точка не подсоединяется к другим съемочным наблюдениям и остается незадействованной в сетевом анализе, но находится в контексте съемочной сети. Неопорные точки добавляются в базу данных съемки, и выполняется управление ими в пределах именованной съемочной сети. Неопорные точки можно преобразовать в опорные, если выполняется ссылка на точку как на опорную при создании теодолитного хода или как на точку стояния для выполнения съемки других точек, которые могут повлиять на местоположения в ходе анализа.

неразрушающая структурная линия

Структурная линия, не имеющая точек пересечения с линиями триангуляции в TIN. Напротив, новые вершины добавляются к структурной линии в точках ее пересечения с каждой из линий TIN. На основе новых точек создаются дополнительные треугольники поверхности. Это может оказаться полезным, когда желательно избежать интерполяции отметки поверхности внутри области, если он остается постоянным.

истинный север, северное положение в координатах

Линейное расстояние, измеряемое к северу от линии Восток-Запад, проходящей через начало сетки. Эквивалентно координате Y в трехмерной системе координат.

сокращение примечаний

Процесс выполнения полевых измерений и преобразования их результатов из 3-мерной в 2-мерную систему с целью использования результатов на виде в плане на чертеже. Например, сокращение примечаний включает в себя процесс преобразования расстояний по вертикали в расстояния по горизонтали.

пустая конструкция (конструкция без данных)

Конструкция-заполнитель, используемая при создании объекта-перекрестка, если конструкция, на которую выполняется ссылка, не может быть найдена. Пустая конструкция обычно не содержит элементов, за исключением помеченной точки. См. также набор конструкций

объект

Элемент чертежа в AutoCAD Civil 3D, связанный с другими объектами (например, поверхность).

объектная модель

Базовая система ссылок и зависимостей между объектами. В объектной модели изменения, произведенные над одним объектом, могут отразиться на всех связанных с ним объектах.

точка стояния

Точка в цикле теодолитной съемки, где настраивается геодезический инструмент и регистрируются результаты съемки.

трасса для смещения

Динамическая трасса, создающаяся на расстоянии смещения от другой трассы, например смещения края дороги от осевой линии трассы. Геометрию трассы для смещения невозможно редактировать напрямую — она корректируется динамически в соответствии с изменением родительской трассы.

исходящая кривая

Переходная кривая с радиусом, возрастающим по маршруту в определенном направлении.

превышенное перемещение

Объем извлеченного материала, который должен быть перемещен на расстояние большее, чем предусмотрено сметой (расстояние перемещения по смете). См. также перемещение по смете и диаграмма земляных масс.

перекрытие

В проектировании железных дорог - условие, при котором вираж одной кривой или возвышение наружного рельса в области начинается в предыдущей кривой.

переопределение

Значение параметра, заменяющее значение, установленное на следующем, более высоком уровне.

панорама

Окно, отображающее в виде таблицы данные объектов коллекции, выбранной в дереве "Область инструментов". Например, при выборе группы точек, каждая точка будет представлена в строке таблицы окна "Панорама".

участок

Дискретная часть 2D области. Например, часть площадки состоит из большого числа участков. То же, что и земельный участок.

узел участка

Точка соединения концов двух или более сегментов участков.

сегмент участка

Элемент контура участка, представляющий собой прямую или кривую линию.

Конструктор элементов

Инструмент математического моделирования, используемый для создания и изменения набора элементов трубопроводной сети (труб и профилей колодцев), включаемых в каталоги элементов трубопроводной сети.

каталог элементов

Файл xml, содержащий описания трехмерных параметрических форм объектов - труб и колодцев, используемых в трубопроводных сетях.

список элементов

Набор ссылок на элементы трубопроводной сети (трубы и колодцы), формы которых определены в каталоге элементов.

точка прохождения кривой

Точка на прямой или кривой, часто используемая при построении трасс. Точка прохождения, определенная на кривой, может использоваться в качестве ручки для управления местоположением кривой. Каким бы образом трассы ни изменялись, их геометрия должна проходить через точку прохождения кривой.

видимость расстояния обгона

Расстояние, измеряемое от автомобиля до точки, в которой водитель начинает видеть приближающееся транспортное средство на дороге с неразделенными полосами движения. Данное расстояние используется для вычисления вертикального профиля гребня.

статья расхода

Определенная единица работ с установленной ценой, которая выплачивается подрядчику на стадии строительных работ по проекту.

список статей расхода

Сводный список, предоставляемый подрядной организацией, в котором содержатся номера, спецификации и единицы измерений для статей расхода.

НК

Пересечение "Прямая-кривая". См. начало кривой.

СКК

Пересечение составная кривая-кривая.

ТП

Пересечение прямых участков. См. точка пересечения.

трубопроводная сеть

Объект трубопроводной сети позволяет управлять объектами типа "труба" и "колодец", используемыми для представления трубопроводной сети на чертеже.

объект "труба"

Тип объекта, используемый для наглядного представления круглых, прямоугольных, яйцеобразных и др. труб в трубопроводной сети.

удобные для чтения на плане

Текст, который можно легко прочесть на обычном виде в плане, т. е. расположенный под углом от 90 до 270 градусов. Также называется "с прямым изображением".

вид в плане

Вид площадки сверху.

коды точек

Набор стандартных кодов, определяющих отображение и поведение точек, используемых в элементах конструкции.

группа точек

Объединение точек на чертеже в группы уменьшенной численности, являющиеся более управляемыми. Например, можно создать группу точек, содержащую все точки проекта, для которых выполняется определенный критерий отметки.

список точек

Список точек, принадлежащих группе точек.

маркер точки

См. знак точки.

начало кривой

(НК) Точка, в которой прямой участок переходит в дугу.

точка пересечения

(ТП) Точка пересечения двух прямых участков на трассе в плане. Кривые и переходные кривые также имеют точки пересечения, обозначающие места пересечения продолженных касательных.

точка касания (PT)

Точка пересечения кривой с прямым участком.

точка вертикального пересечения (ТВП)

Точка пересечения двух прямых участков профиля.

знак точки

Маркер местоположения точки. Знаки точек создаются для представления добавленных в чертеж точек. Связанный с точкой стиль определяет способ вычерчивания знака точки.

многогранник

Трехмерный (многоугольный) решетчатый объект. Каждая грань может иметь большое количество вершин.

призма

Многогранный стеклянный отражатель, используемый для возврата сигнала из EDM и позволяющий устройству EDM определять расстояние до точки отражения.

постоянная призмы

Расстояние между точкой отвеса и точкой отражения внутри призмы.

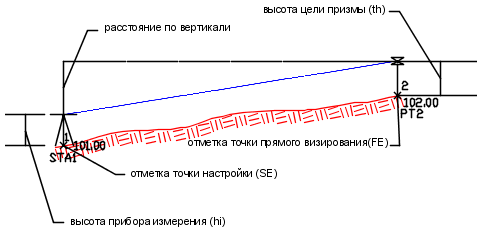

смещение призмы

Расстояние по вертикали между целевой точкой теодолита и оптическим центром отражателя.

профиль

Объект, содержащий данные отметок вдоль трассы в плане или вдоль другой линии. Существует два основных типа профиля: поверхность и компоновка. Объекты данных профиля можно просматривать с помощью объекта вида профиля.

линия уклона профиля

См. профиль компоновки.

вид профиля

Объект, управляющий графическим отображением объектов данных профиля в чертеже. Экран профиля по существу является графиком с двумя основными осями: на оси x отображается горизонтальное расстояние вдоль связанной трассы в плане (или другого линейного элемента). На оси y отображаются значения отметки. Объекты вида профиля могут также содержать компоненты отображения сетки и области данных.

проектный чертеж

Чертеж, добавленный в проект.

объекты проекта

Объекты, имеющиеся в проектном чертеже и обозначенные в качестве совместно используемых, что указывает на возможность доступа к ним для других пользователей.См. также объекты чертежа.

спроецированный объект

Объект на виде чертежа в плане, который проецируется на вид профиля или вид сечения. К объектам AutoCAD, допускающим проецирование, относятся точки, блоки, 3D тела и полилинии. К объектам AutoCAD Civil 3D, допускающим проецирование, относятся точки, характерные линии и фигуры съемки.

линии проекции

При профилировании - линии, обозначающие кромки граней внутри области, для точек перелома на проекции объекта или на линии выхода на рельеф и для фасет кривых (подчистка углов, вертикальные кривые).

свойства

Параметры, относящиеся к конкретному элементу объекта.

поля свойств

Заполнители меток, содержащие текст или графику вместе с модификаторами формата, уникальными для отдельных элементов. Имена и значения полей свойств могут быть определены в соответствии со связанными с ними элементами. См. также модификатор.

вкладка "Навигатор"

Часть окна "Область инструментов", предоставляющая доступ к чертежам и объектам проекта. Объекты организованы в виде дерева или иерархии вложенных папок, с которыми можно работать. См. также вкладка "Параметры".

защищенная точка

Точка проекта, которая не может быть выдана и, соответственно, изменена.

эскиз структурной линии

Структурная линия, изображаемая как полилиния без привязки к точкам чертежа. Северное и восточное положение и отметки вершин структурной линии определяются после формирования поверхности на основе ближайшей точки из набора точек поверхности.

ОПК

Пересечение S-образная кривая-кривая.

КТ

Пересечение кривая-прямой участок. См. точка касания.

ТВП

Точка вертикального пересечения. См. точка вертикального пересечения.

квадрант

Одна из четырех равных частей круга. Нумерация квадрантов (квадрант 1, 2, 3, 4) начинается с северо-востока и далее по компасу в соответствии с направлением движения часовой стрелки. Румбы обычно связаны с номером квадранта.

объем работ

Подробный анализ работ по выемке/насыпи вдоль трасс. Отчет об объеме предоставляет информацию о количестве материала, необходимого для создания конечного профиля поверхности, включая процесс выемки существующей поверхности и ее заполнения другим материалом, например крупным гравием.

R

Справа.

радианы

Система измерения, в которой значение 2 pi радиана соответствует 360 градусам.

исходное описание

Начальное описание точки до совпадения с ключом-описателем. Обычно соответствует описанию точки, которое вводит геодезист.

исходный пикет

Форматированное или неформатированное значение пикета на трассах, определенное без учета примененных к трассам рубленых пикетов.

RC

Односкатный поперечный профиль.

смещение от задней линии

Расстояние смещения от задних сегментов участка до линии внутренней границы.

объект ссылки

Входящая в проектный чертеж геометрия объекта, существующего в другом проектном чертеже, и используемая только для чтения. Объектами, на которые выполняются ссылки, являются, в частности, поверхности, трассы, профили и трубопроводные сети. В главном чертеже для объектов ссылок возможно применение локальных стилей объекта и пояснений, а также выполнение определенного анализа.

Текст ссылки

Компонент метки, содержащий ссылки на другие объекты AutoCAD Civil 3D.

область (профилирования)

Область, в пределах которой критерии профилирования применяются к линии земельного участка или к характерной линии.

линии области

Линии проекции, обозначающие начало и конец областей профилирования (критерии или переход) соединением проекции объекта с линией выхода на рельеф.

период возврата

Период времени, представляющий собой интервал, за который происходит событие, например сильная гроза. Он используется для вычисления по разным способам управления потоками в трубопроводной сети или системе ливневой канализации.

полоса отвода

(ПОТВ) Дозволенная рабочая область для трассы. Границы частных владений, прилегающих к строительной площадке, определяют пределы, называемые границами полосы отвода.

участок полосы отвода

Участок, созданный из трассы, пересекающей исходный родительский участок.

рейка

Тонкая линейка из дерева или металла с разметкой определенного типа, используемая для измерения отметок и/или расстояний.

ПОТВ

См. полоса отвода.

вогнутая кривая

В профиле - вертикальная кривая на дне долины или в подобном месте, входящий уклон которого меньше исходящего. В случае кривой прогиба точка вертикального пересечения (ТВП) с прямыми участками лежит ниже кривой.

выборка

Процесс получения информации об отметке из существующей модели рельефа или поверхности.

ось сечения

Линия, обычно пересекающая трассы и используемая для построения поперечных сечений.

ПО

Перелом обочины.

ПК

Пересечение переходная кривая-кривая. См. переход от спирали к кривой.

SDTS

См. стандарт переноса пространственных координат.

сечение

Объект, содержащий данные отметок вдоль оси сечения.

линия внутренней границы

Замкнутый многоугольник, который получается в результате смещений и пересечений каждого сегмента участка с соответствующими смещениями от его передней/боковой/задней линии. Снаружи от линии внутренней границы обычно располагается зона, в которой не допускается возведение постоянных конструкций.

параметры

Набор свойств и стилей, относящихся к объекту.

точка стояния

Точки стояния инструмента, задаваемые в базе данных геодезической съемки.

вкладка "Параметры"

Часть окна "Область инструментов", предоставляющая доступ к стилям для различных типов объектов, включая метки и таблицы объектов. См. также вкладка "Навигатор".

коды фигур

Набор стандартных кодов, определяющих отображение и поведение фигур, используемых в элементах конструкции.

быстрая ссылка

См. быстрая ссылка на данные.

контекстное меню

Меню, отображаемое при выделении объекта и щелчке правой кнопкой мыши. В контекстных меню отображаются только те команды, которые имеют отношение к конкретному выделенному объекту.

смещение от боковой линии

Расстояние смещения от боковых сегментов участка до линии внутренней границы.

данные полярной съемки

Точка с уникальным идентификатором, созданная по результатам взаимосвязанных изысканий (например углов, расстояний, вертикальных углов и значений высоты целевых объектов), выполненных со съемочного пикета или точки стояния для определения местоположения точки, которая не предназначена для использования в качестве базы для расширенной съемки. Например, на одном пикете в цикле теодолитного хода можно снимать точки для каменных стен, деревьев, зданий и заболоченных территорий.

простая переходная кривая

Переходная кривая, которая обеспечивает плавный переход от прямого участка с бесконечным радиусом к кривой с конечным радиусом. См. также клотоида и составная переходная кривая.

площадка

Коллекция объектов, управляемых на основе общей топологии. Объектами топологии являются участки, трассы и объекты профилирования. См. также топология.

откос

Метод представления наклона грунта как отношения пройденного по горизонтали расстояния к перепаду отметок. Например, если при увеличении уровня грунта на 3 линейных единицы измерения пройденное по горизонтали расстояние равно 15 единиц (метров или футов), откос составляет 5:1 (5 к 1). См. также уклон.

проекция откоса

Метод профилирования, результатом которого является либо откос (отношение длины к высоте), либо уклон (выраженный в процентах).

южный азимут

Азимутами к югу от экватора считаются азимуты точно на юг по часовой стрелке.

стандарт переноса пространственных координат (SDTS)

Формат файлов, созданный как механизм переноса пространственных координат из одной вычислительной системы в другую. При использовании формата SDTS обеспечивается перенос содержимого полностью (без потери информации).

ПТS

Пересечение тангенсов переходной кривой в S-образной кривой.

переходная кривая

См. клотоида, составная переходная кривая и простая переходная кривая.

сопряжение переходной кривой с кривой

(ПК) Точка пересечения переходной кривой с кривой.

сопряжение переходной кривой с прямой

(ПТ) Точка пересечения переходной кривой с прямым участком.

точка разделения

Местоположение, в котором пересекаются две характерные линии, хотя ни на одной из них в этом месте нет точки - геометрического объекта. Невозможно изменить отметку данных точек непосредственно на чертеже.

профиль разделения

Вид профиля при скорректированном референц-эллипсоиде в пикете, где один или несколько профилей выходят за пределы границ. Это состояние возникает, если в виде профиля с заданной пользователем высотой не удается правильно отобразить профиль целиком.

отметка в точке

Отметка отдельно взятой точки чертежа. Используется для определения областей, "разбросанных" по горизонталям при генерации TIN с помощью данных горизонталей. Другими областями, для которых также требуется задание высотных отметок, являются вершины холмов, долины и нижние уровни болотистой местности.

ПП

Пересечение переходных кривых.

SS_LRB:L

Большой радиус простой переходной кривой в начале.

SS_LRE:STA

Большой радиус простой переходной кривой в конце.

SS_SRB:L

Малый радиус простой переходной кривой в начале.

SS_SRE:STA

Малый радиус простой переходной кривой в конце.

ПТ

Пересечение переходной кривой с прямой. См. сопряжение переходной кривой с прямой.

виды сгруппированных профилей

Коллекция связанных профилей, представленных в отдельных вертикально упорядоченных видах профилей. Обычно в одном виде профиля содержится профиль по осевой линии, а его левые и правые смещения отображены в видах профиля, расположенных выше и ниже вида профиля по осевой линии.

сгруппированный текст

При перетаскивании метки из исходной точки можно изменить компоновку текста метки, задав параметры выравнивания, высоты и отступа от границ.

рейка

Метод измерения расстояния с использованием рейки и дальномерного инструмента.

разбивка

Процесс установки нивелирных стоек в грунте в опорных точках на осваиваемой площадке. Например, после расположения точек на чертеже или после проектирования трассы можно создавать отчеты о разбивке с указанием координат каждой нивелирной стойки. В дальнейшем эти отчеты о разбивке могут быть использованы другими пользователями для размещения (или корректировки размещения) нивелирных стоек на площадке.

стандартная структурная линия

Структурная линия, определяемая последовательным выбором точек или номеров точек, или выбором объектов типа 3D полилиния и 3D линия.

ночная съемка

Определение азимута не по компасу, а по звездам.

пикет

Расстояние вдоль трассы в плане.

пикетаж

Процесс присваивания меток, позволяющих ссылаться на отдельные точки вдоль опорной базовой линии.

рубленый пикет

Точка трассы, определяющая изменение значений пикета после этой точки.

видимость остановочного пути

Расстояние, которое проходит до остановки автомобиль, движущийся с расчетной скоростью, во избежание столкновения с неподвижными объектами, преграждающими проезжую часть.

пласт

Разница между двумя существующими поверхностями чертежа, обычно существующей и конечной поверхностью, используемая для вычисления объемов.

объект-колодец

Тип объекта, используемый для наглядного представления таких компонентов конструкции, применяемых в трубопроводных сетях, как оголовок водовыпуска и водосборный бассейн.

стиль

Логический набор параметров, применяемый к классу объектов. Стили упрощают применение параметров в отношении объекта - достаточно связать объект со стилем. Изменение стиля отражается на всех объектах, ссылающихся на этот стиль.

элемент конструкции

Объект чертежа AutoCAD, определяющий геометрию компонента, используемого в сечении коридора. Инструментальная палитра и каталоги инструментов AutoCAD Civil 3D предоставляют большое количество настроенных элементов конструкции, например полос движения, бордюров, обочин и кюветов.

необработанный участок

Неиспользуемый участок земли, измеренный и поделенный на участки с целью продажи.

дневная съемка

Определение азимута путем наблюдений не по компасу, а по солнцу. изменение поперечного уклона или "перекоса" на горизонтальной кривой, позволяющее уравновесить центробежную силу, действующую на транспортное средство, проходящее по данной кривой

вираж

Изменение поперечного уклона или "перекоса" на горизонтальной кривой, позволяющее уравновесить центробежную силу, действующую на транспортное средство, проходящее по данной кривой. См. также возвышение наружного рельса

поверхность

Сеть данных отметок (TIN или сетка). Точки поверхности объединяются в треугольники или в сетку и далее используются для интерполяции горизонталей и формирования профилей и поперечных сечений. Поверхность отражает состояние грунта в конкретное время или при наступлении конкретного события.

граница поверхности

См. граница.

граница поверхности

См. границы.

расстояние по поверхности

Расстояние между двумя точками, измеряемое вдоль поверхности земли. На наклонной поверхности расстояние между двумя точками может быть измерено по вертикали и по горизонтали.

профиль поверхности

Объект - профиль, представляющий отметки существующей поверхности грунта вдоль трассы в плане или вдоль другого линейного элемента, поддерживающего виды профиля. Как правило, профиль поверхности создается на основе существующей поверхности или файла данных и состоит из набора вертикальных прямых участков без определенных вертикальных кривых. При необходимости можно добавить вертикальные кривые.

сглаживание поверхности

Процесс интерполяции и экстраполяции данных поверхности для получения дополнительных значений отметок. Методами сглаживания поверхности являются метод Кригинга и интерполяция по естественным соседним точкам (NNI).

язык команд модуля "Геодезия"

Язык, который можно использовать либо в работе с устройством сбора данных, либо при вводе геодезических данных вручную. Данный язык описывает геодезические наблюдения. Например, можно использовать команду AD (VA) для ввода значений угла, расстояния и вертикального угла.

база данных съемки

Содержит сведения обо всех опорных точках и известных направлениях, результатах съемки, определениях теодолитных ходов, фигурах и стандартных отклонениях, основанные на данных оборудования для проекта съемки. Сюда входят результаты наблюдений, импортируемые из файлов устройства сбора данных, вводимые на вкладке "Съемка" окна "Область инструментов" (из "Редактора теодолитного хода" и "Редактора данных съемки", из окна команд модуля "Геодезия" и окна обработки пакетных файлов).

точка съемки

Точка, создаваемая командами съемки AutoCAD Civil 3D, например, при импорте полевого журнала или файла LandXML с данными съемки. Точка съемки может представлять собой опорную точку, неопорную точку, точку стояния или точку полярной съемки. При размещении точки съемки на чертеже AutoCAD Civil 3D создается специальная точка COGO AutoCAD Civil 3D, изменение местоположения и описания которой возможно только при помощи функций съемки AutoCAD Civil 3D. Например, точка съемки может располагаться на пикете теодолитного хода, причем местоположение пикета зависит от большого количества координат, определенных по предыдущим пикетам теодолитного хода, для которых известны опорная точка и направление. На чертеже AutoCAD Civil 3D в точке съемки отображается значок, отличный от значка точки COGO AutoCAD Civil 3D, что позволяет их различать.

вкладка "Съемка"

Вкладка окна "Область инструментов", где можно обращаться к параметрам съемки, связанным со съемкой базам данным, данным проектов съемки, а также управлять ими.

прямой участок

Сегмент прямой линии, являющийся частью трассы в плане или профиля. Длина прямого участка вычисляется как расстояние по горизонтали между двумя конечными точками.

цель

Элемент проектного критерия профилирования, определяющий, что именно будет пересекаться объектом профилирования. Целью может быть поверхность, абсолютное значение отметки, относительное значение отметки или расстояние.

целевая линия

См. линия выхода на рельеф.

шаблон

Набор параметров и стилей по умолчанию, используемых при создании чертежа.

концевые символы

Острие стрелки, засечка или "воронья лапа" и другие графические символы, отображающие концы линий, дуг и переходных кривых.

мозаичное представление

Представление кривых с использованием коротких прямолинейных отрезков.

угол мозаичного замещения

Управление угловым шагом структурных линий, добавляемых вдоль участков кривой, например вокруг углов. Используется для создания поверхности на основе объектов профилирования.

шаг мозаичного замещения

Управление шагом дополнительных структурных линий, добавляемых к объекту профилирования вдоль прямолинейных участков. Используется для создания поверхности на основе объектов профилирования.

засечка

Компонент метки, обычно представляющий собой обозначение или короткую линию, последовательно присоединенную под прямым углом к объекту - линии или кривой.

TIN

Нерегулярная триангуляционная сеть. Поверхность TIN является самым общим методом интерполяции данных об отметках. Точки образуют треугольники, используемые для интерполяции горизонталей и формирования профилей и поперечных сечений. Линии, составляющие триангуляцию поверхности, называются линиями TIN. См. также 3D грань.

поверхность TIN для вычисления объема

Дифференциальная поверхность, созданная из ряда точек на основе базовой поверхности и поверхности сравнения. Также называется поверхностью по разности.

Окно "Область инструментов"

Окно, позволяющее представить инженерные данные в объектно-ориентированном виде. Окно "Область инструментов" подразделяется на четыре части или вкладки: вкладку "Навигатор", вкладку "Параметры", вкладку "Съемка" и вкладку "Панель инструментов".

топография

Объекты на поверхности Земли.

топология

Множество геометрических связей между объектами. Объекты, связанные топологией, сохраняют взаимосвязь друг с другом. В AutoCAD Civil 3D объекты с одинаковой топологией группируются в площадки. См. также площадка.

ширина колеи

В проектировании железных дорог - расстояние между внутренними кромками головок рельсов. См. также колея.

правило распределения невязок

Метод уравновешивания теодолитного хода, при котором предполагается, что погрешности невязки вызываются в меньшей степени ошибками в наблюдаемых значениях углов, нежели ошибками в измеряемых расстояниях. Исправления распределяются согласно отношению широты и долготы каждого участка теодолитного хода к суммам значений широты и долготы теодолитного хода в целом. Правило распределения невязок можно использовать, когда предполагается, что погрешности невязки вызываются в меньшей степени ошибками в наблюдаемых значениях углов, нежели ошибками в измеряемых расстояниях.

область перехода

Область профилирования, плавно переходящая в управляющие области с обеих сторон. Для области перехода критерии проектирования не определяются.

прозрачная команда

Команда, которая может выполняться параллельно с другой командой. Прозрачные команды начинаются с апострофа (‘).

теодолитный ход

Метод геодезических наблюдений, при котором длина и направления линий между точками на Земле определяются путем или на основе полевых измерений и используются для определения положений точек.

невязка теодолитного хода для замкнутых или разомкнутых траекторий хода распознается при наблюдении опорной точки (фиксированной или известной). Замкнутый теодолитный ход начинается и заканчивается в одной и той же опорной точке. Разомкнутый теодолитный ход заканчивается в опорной точке, отличной от начальной.

треугольная область

Двухмерная (2D) область треугольной грани, вычисленная на основе северного и восточного положения каждой точки треугольника. Общая треугольная область равна сумме всех 2D треугольных областей, ограниченных границами поверхности.

обрезка (поверхность)

Процесс удаления ненужных линий TIN из поверхности, в связи с чем происходит удаление треугольников.

ТП

Пересечение прямой участок-переходная кривая.

пользовательское свойство

Свойство, определяемое пользователем и позволяющее присвоить значения точкам или участкам. Точки и участки обладают многими стандартными свойствами, однако пользовательские свойства позволяют при необходимости задать для них дополнительные характеристики.

классификация пользовательских свойств

Способ группировки пользовательских свойств в категории по определенному признаку.

хранилище

База данных, управляемая приложением Autodesk Vault.

ссылка Vault

Тип ссылок на данные между чертежами в проекте Vault.

VCC

Пересечение вертикальной составной кривой и кривой.

VCCE

Отметка на пересечении вертикальной составной кривой и кривой.

VCCS

Пикет на пересечении вертикальной составной кривой и кривой.

продольный профиль

См. профиль.

вертикальный угол

Угол выше или ниже горизонтальной плоскости. Угол выражается в ГГММСС от заданного горизонта. Вертикальные углы, отображающие уклон вниз от приборного пикета, выражаются отрицательными значениями. Зенитные углы отличаются от вертикальных углов только тем, что имеют вертикальную плоскость отсчета.

вертикальная кривая

Кривая, используемая на профиле (чаще всего на профиле компоновки) для создания плавного изменения откоса от одного прямого участка к другому. Существует три типа вертикальных кривых: парабола, окружность и асимметричная кривая.

расстояние по вертикали

Расстояние, измеряемое вдоль наклонной поверхности. Например, если измеряется расстояние от точки A до точки B, находящейся под уклоном 3:1, то данное расстояние превышает расстояние по горизонтали.

увеличение масштаба по вертикали

Возрастание масштаба по вертикали относительно масштаба по горизонтали, используемое для удобства наблюдения за изменениями уклона. См. масштаб по вертикали.

масштаб по вертикали

Масштаб, который сравнивается с масштабом по горизонтали для вычисления увеличения масштаба по вертикали в профилях и поперечных сечениях. При этом фактический масштаб, использовавшийся при построении чертежа, не изменяется.

вертикальные в горизонтальные

Углы и расстояния по вертикали автоматически преобразуются в углы и расстояния по горизонтали при регулировке цикла теодолитного хода либо при выполнении корректировки данных геодезических наблюдений по методу наименьших квадратов.

пустая область

Находящаяся вдоль проекции объекта область, в которой не применялось профилирование, образующая пробел в профилировании.

поверхность для вычисления объема

Поверхность, создаваемая с помощью одного из двух методов вычисления объемов: с использованием сетки (дифференциальный) или TIN (композитный). Поверхность создается на основе двух поверхностей, образующих пласт. Значения высотных отметок поверхности для вычисления объема определяются разностью отметок двух поверхностей. Например, в точке 1000,1000 отметка нижней поверхности равна 100, а отметка верхней - равна 150. Отметка точки 1000,1000 на поверхности для вычисления объема вычисляется как разность отметок двух поверхностей, т. е. она равна 50.

VRC

Пересечение вертикальной S-образной кривой и кривой.

VRCE

Отметка на пересечении вертикальной S-образной кривой и кривой.

VRCS

Пикет на пересечении вертикальной S-образной кривой и кривой.

структурная линия типа "стена"

Структурная линия, представляющая элементы поверхности, такие как подпорная стенка, бордюр, опора моста и т. д.

сток воды

Траектория, вычерченная с помощью 2D или 3D полилинии, представляющая сток воды по склону.

водосборы

Зоны сбора дождевых осадков, изображаемые на чертеже в виде дренажных зон, обеспечивающих сток воды. Базисный сток в реку обычно располагается в пределах той же площади.

прореживание

Процесс удаления точек вдоль выбранной полилинии, представляющей собой горизонталь. Коэффициенты прореживания определяют количество удаленных точек. Прореживание используется для сокращения количества информационных точек горизонталей за счет удаления точек, отсутствие которых, скорее всего, не повлияет на качество генерируемой поверхности. См. также условия прореживания.

коэффициенты прореживания

Параметры, используемые для сокращения числа избыточных точек вдоль горизонталей за счет пропуска вершин горизонтали, расположенных близко друг к другу или на одной линии. Чем больше расстояние и угол отклонения, тем больше точек будет отсеяно.

уширение

Тип динамической трассы для смещения, позволяющей увеличить ширину дорожного полотна на заданное расстояние для размещения такого объекта, как поворотная полоса или автобусная остановка. В уширение обычно входит область перехода, с одной или с двух сторон.

зенит

Верхняя точка небосвода либо точка, где вертикальная линия геодезического прибора пересекает небесную сферу. Точкой, противоположной зениту, является надир.
