Средства моделирования коридоров AutoCAD Civil 3D позволяют создавать гибкие настраиваемые 3D-модели коридоров, например, автомобильных и железных дорог.
Модель коридора надстраивается над различными объектами и данными AutoCAD Civil 3D, в том числе над узлами, конструкциями, трассами, поверхностями и профилями, и использует их. Коридор организует данные, связывая различные конструкции (примененные к различным диапазонам пикетов) к базовым линиям и их проектным профилям.

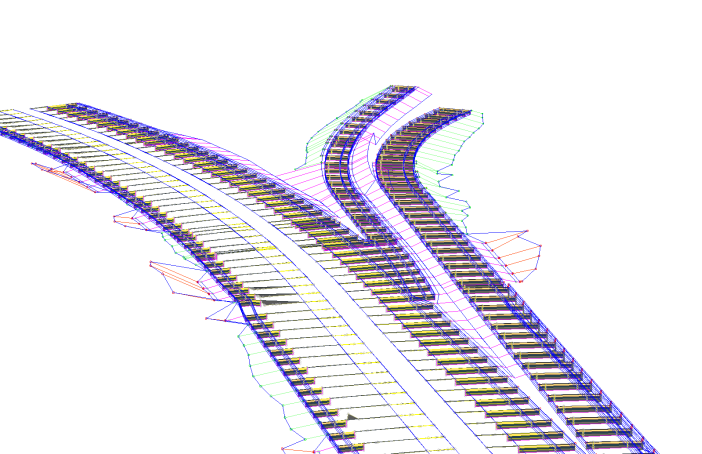

На чертежах коридоры существуют как объекты с именем AeccCorridor. Объекты-коридоры включают в себя геометрию тела коридора, характерные продольные линии, внедренные поверхности, поддержку визуализации и штриховки откосов.
Коридор может задавать определение и отображение компонентов, таких например, как:
- Характерные линии, соединяющие точки по кодам точек, которые определены в узлах (используемых для создания конструкций).
- Поверхности, с помощью кодов звеньев и характерных линий.
Объект-коридор создается на основе базовой линии (трассы) путем размещения 2D-сечений (конструкций) на некотором расстоянии друг от друга и создания соответствующих откосов, доходящих до модели поверхности в местоположении каждого сечения.
Можно создавать коридоры вдоль нескольких базовых линий, что позволяет проектировать более сложные объекты, например перекрестки.
Коридоры создаются из существующих объектов AutoCAD Civil 3D, которые перечислены ниже, и на их основе:
- Трассы (в плане). Используются в качестве осевой линии коридора.
- Профили (продольные профили). Используются для определения отметок поверхности вдоль трассы в плане.
- Поверхности. Используются для получения трасс и профилей, а также профилирования коридора.
- Элементы конструкции. Фундаментальный компонент модели коридора. Элементы конструкции определяют геометрию сечения (конструкции) коридора. Например, типичное дорожное полотно может быть сформировано из полос движения, имеющих искусственное покрытие (с каждой стороны от осевой линии), замощенных обочин, водосборного лотка, бровки и придорожного объекта профилирования. Эти части определяются независимо друг от друга, в качестве элементов конструкции. Чтобы создать типичную конструкцию, можно добавить элементы конструкции любого типа и применить эту конструкцию к диапазону пикетов вдоль трассы.
- Конструкции. Представляют типичное сечение коридора. Конструкции состоят из одного или более элементов конструкции, соединенных между собой.
После того, как коридор создан, из него можно извлечь данные, в том числе данные о поверхностях, характерных линиях (например, полилиниях, трассах, профилях, характерных линий профилирования), а также данные объемов (для расчета объема работ).
Коридоры имеют собственный стиль отображения, а также наследуют стили своих компонентов.
Организация и изменение коридоров
Для определения коридора требуется по меньшей мере одна базовая линия (трасса) и конструкция, которая будет применена к диапазону пикетов на этой базовой линии. Во многих случаях коридоры будут иметь разные конструкции на разных пикетах, в зависимости от фактической поверхности грунта и других соображений, возникающих при проектировании. Кроме того, возможно, придется построить модель коридора на основе нескольких базовых линий, например, содержащую объекты-перекрестки. Для создания и редактирования моделей подобного уровня сложности можно пользоваться вкладкой Параметры диалогового окна "Свойства коридора", позволяющей редактировать трассы, профили и конструкции, изменять частоту и диапазон конструкций и обновлять цели.
Диалоговое окно "Свойства коридора" позволяет просмотреть и изменить:
- административную информацию о коридоре, такую как имя, описание и стиль объекта;
- параметры, например базовые линии, цели и значения частоты,
- наборы кодов;
- характерные линии коридора, поверхности, границы и штриховки откоса.
Многие из команд редактирования коридора также доступны на вкладке ленты "Коридор".
Для отображения на ленте вкладки "Коридор" выполните одно из следующих действий.
- В окне чертежа щелкните коридор, чтобы выбрать его.
- На ленте выберите вкладку "Редактирование"
панель "Проектные данные" "Коридор". - В окне "Область инструментов" на вкладке "Навигатор" щелкните правой кнопкой мыши на коридоре и выберите в контекстном меню пункт "Выбрать".
