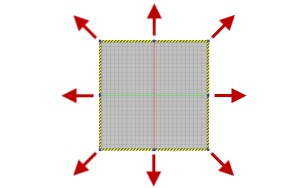

Можно использовать команду Изменить размер перекрытия, чтобы изменить размер путем перетаскивания границ. При нажатии кнопки Изменить размер перекрытия появляются ручки на углах и в средних точках кромок перекрытия. При перетаскивании ручки в поле ввода отображается размер перекрытия.
Новый размер перекрытия сохраняется в диалоговом окне Параметры перекрытия/сетки. Если установлен флажок Автоматическое изменение размера, команда Изменить размер перекрытия также изменит параметры минимального размера.

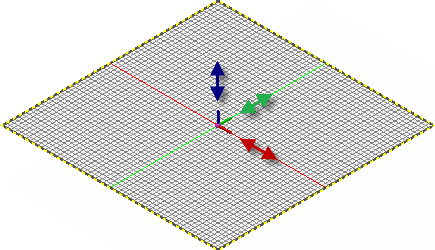

Используйте команду Переместить перекрытие, если требуется переместить перекрытие относительно осей X, Y или Z. В исходной точке (0,0,0) перекрытия Factory появляется начало координат. Выберите ось X, Y или Z начала координат и перетащите перекрытие в нужном направлении.
Кроме того, можно ввести точное значение перемещения с помощью экранного индикатора (ЭИ).
Используйте команду "Изменить размер перекрытия", чтобы изменить размер путем перетаскивания границ. Измените отметку перекрытия на оси Z, перетаскивая сферическую ручку, которая находится в исходной точке перекрытия Factory.
-
Выберите на ленте
вкладку Factory
панель "Параметры"
"Изменить размер перекрытия"
. Ручки отображаются на углах и в средних точках кромок перекрытия. - Перетащите среднюю ручку для изменения угла или размера этажа. Размер перекрытия отображается в поле ввода, которое обновляется при перетаскивании ручки. Также можно ввести размер перекрытия непосредственно в поле ввода.
- Щелкните правой кнопкой мыши и выберите Готово в контекстном меню, чтобы принять новый размер перекрытия и завершить выполнение команды.
- Нажмите клавишу ESC или щелкните правой кнопкой мыши и выберите Отмена [Esc] в контекстном меню, чтобы вернуть исходный размер перекрытия и завершить выполнение команды.
Используйте функцию Переместить перекрытие для изменения местоположения перекрытия по оси X, Y или Z.
Выберите на ленте
вкладку Factory
панель "Параметры"
Переместить перекрытие
. - В точке начала координат перекрытия появится начало координат.
- Щелкните ось X, Y или Z начала координат для перемещения перекрытия в этом направлении. Перекрытие можно перетащить по оси динамически или ввести точное значение перемещения в экранном индикаторе.
- Щелкните правой кнопкой мыши и выберите Готово в контекстном меню, чтобы принять новый размер перекрытия и завершить выполнение команды.
- Нажмите клавишу Esc или щелкните правой кнопкой мыши и выберите Отмена [Esc] в контекстном меню, чтобы вернуть исходный размер перекрытия и завершить выполнение команды.
