С помощью команды Заменить в контекстном меню Factory можно выбрать компонент из библиотеки и заменить им деталь, вложенную сборку или экземпляр компонента. Компоненты-заполнители можно использовать, например, на ранних стадиях проектирования и заменять их готовыми компонентами с помощью команды "Заменить" по мере завершения компоновки.
При выполнении команды "Заменить" компонент автоматически размещается в соответствии с положением исходного объекта. Если для объекта и компонента определены точки вставки, размещение компонента происходит путем совмещения двух точек вставки. Если они не определены, компонент размещается по признаку совпадения центральных точек.
Атрибуты объекта автоматически преобразуются в пользовательские свойства замещающего компонента. При замене экземпляра компонента все его пользовательские свойства, в том числе теги компонента и расширенные теги, наследуются новым компонентом. Определения слоев, если таковые имеются, остаются неизменными.
- Щелкните объект в компоновке. Если требуется заменить одним компонентом несколько блоков или экземпляров компонентов, щелкните мышью несколько объектов.
- Откройте контекстное меню.

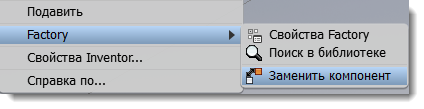

- Выберите Factory, а затем Заменить компонент.

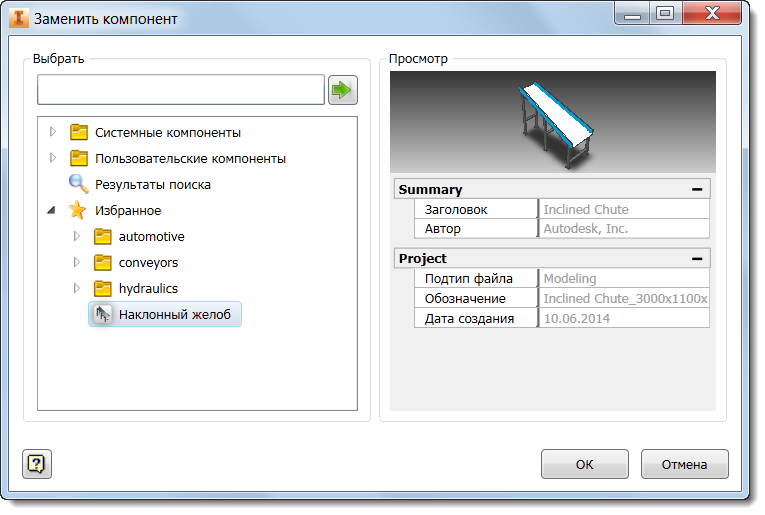

- Выберите компонент и нажмите ОК.
