Формирование и интерпретация отчетов по анализу Factory

Выполните следующие действия, чтобы сформировать отчет по анализу технических характеристик станка, включая данные об использовании.

1. Откройте компоновку DWG, на основе которой необходимо создать отчет.
2. Выберите Создать отчет в раскрывающемся меню Расход материалов на вкладке Factory.
3. Задайте имя для файла отчета и нажмите Сохранить.

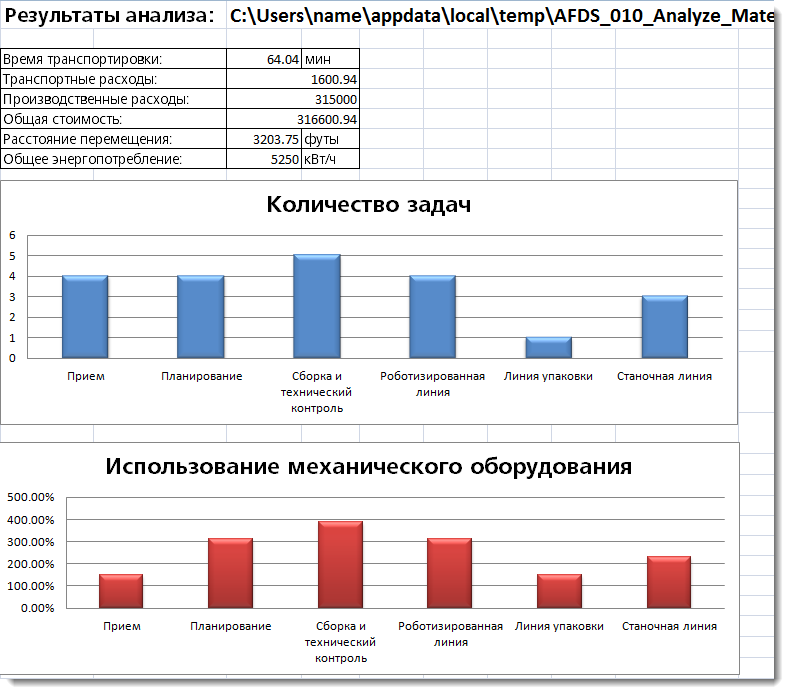

Интерпретация результатов отчета

В отчет добавляются следующие расчеты.

Прим.: Округление в большую сторону в следующих расчетах означает округление значения до следующего большего целого числа.

Время транспортировки	Непрерывные типы транспортировки: Если (время настройки + время обработки) * размер пакета < (длина соединительной линии / скорость перемещения) сумма значений для всех заданий по формуле (время настройки + время обработки) * размер пакета Иначе: сумма значений для всех заданий по формуле (длина соединительной линии / скорость перемещения + время загрузки + время выгрузки) * (округленное в большую сторону значение (количество деталей в задании / размер пакета)) Прерывные типы транспортировки: сумма значений для всех заданий по формуле (длина соединительной линии / скорость перемещения + время загрузки + время выгрузки) * (округленное в большую сторону значение (количество деталей в задании / размер пакета))
Стоимость транспортировки	Непрерывные типы транспортировки: Если (время настройки + время обработки) * размер пакета < (длина соединительной линии / скорость перемещения) сумма значений для всех заданий по формуле (время настройки + время обработки) * размер пакета * относительная стоимость транспортировки Иначе: сумма значений для всех заданий по формуле (длина соединительной линии / скорость перемещения + время загрузки + время выгрузки) * (округленное в большую сторону значение (количество деталей задания / размер пакета)) * относительная стоимость транспортировки Прерывные типы транспортировки: сумма значений для всех заданий по формуле (длина соединительной линии / скорость перемещения + время загрузки + время выгрузки) * (округленное в большую сторону значение (количество деталей задания / размер пакета)) * относительная стоимость транспортировки
Затраты на производство	(время настройки * относительная стоимость настройки + время обработки * относительная стоимость обработки) * количество деталей в каждой операции для всех заданий
Общая стоимость	общая стоимость транспортировки + общие затраты на производство
Расстояние перемещения	Непрерывные типы транспортировки: сумма значений для всех заданий по формуле: длина соединительной линии * (округленное в большую сторону значение (количество деталей в задании / размер пакета)) Прерывные типы транспортировки: сумма значений для всех заданий по формуле: длина соединительной линии * (округленное в большую сторону значение (количество деталей в задании / размер пакета)) Прим.: При двунаправленности расстояние будет удвоено
Общее энергопотребление (кВт/ч)	(время настройки + время обработки) * количество деталей * расход энергии по каждой операции для всех заданий

Требуемый коэффициент производительности в день:

Использование механического оборудования для станции = ((время настройки в минутах + время обработки в минутах) * требуемая производительность в день для всех заданий станции / (количество смен * время смены в часах * 60 * относительное время рабочего состояния)) * 100 %

Требуемый коэффициент производительности в час/минуту/секунду:

Использование механического оборудования для станции = ((время настройки в минутах + время обработки в минутах) * требуемая производительность в минуту для всех заданий станции * относительное время рабочего состояния)) * 100 %
