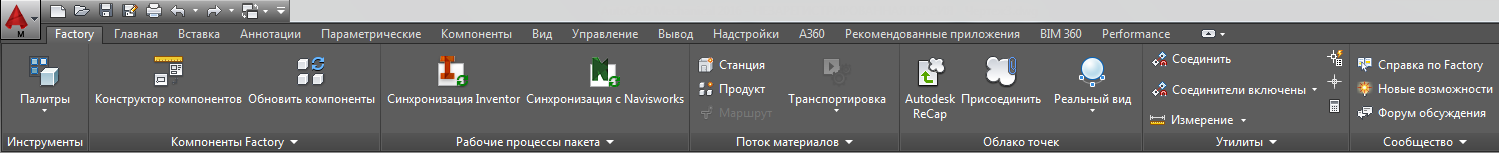

Пользовательский интерфейс Factory Design Utilities расположен на вкладке Factory и состоит из панелей Сервис, Компоненты Factory, Рабочие процессы комплекса, Поток материалов, Облако точек, Утилиты и Сообщество. Панели Factory и стандартные панели AutoCAD образую рабочую среду Factory по умолчанию.

Ниже описаны многие инструменты пользовательского интерфейса AutoCAD Factory.

AutoCAD Factory Design Utilities

С AutoCAD Factory Design Utilities связано 4 палитры: Обозреватель компонентов, Обозреватель блоков, Поток материалов и Свойства Factory. Палитры используют общую область просмотра и поддерживают стандартные методы измерения размеров. Обозреватели можно зафиксировать в определенном положении или отменить фиксацию положения, чтобы отсоединить от окна приложения.

• Обозреватель компонентов предоставляет доступ к установленным, пользовательским и облачным компонентам. Компоненты представляют собой элементы, которые вместе образуют содержимое завода. Они могут включать архитектурные функции, оборудование для обработки материалов, производственное оборудование и т. д.
• Обозреватель блоков содержит список всех блоков в текущем чертеже с атрибутами их компонентов. Можно дважды щелкнуть имя блока в списке Обозреватель блоков и опубликовать компонент в среде Конструктор компонентов.
• Поток материалов предоставляет доступ к определенным станциям, продуктам и маршрутам. Обозреватель позволяет управлять определениями этих объектов. В контекстных меню представлены наиболее часто используемые команды.
• Свойства Factory предоставляет доступ к свойствам компонентов Factory и свойствам объекта потока материалов.

Панель "Компоненты Factory"

Инструменты панели Компоненты Factory позволяют создавать, редактировать и обновлять компоненты.

• Конструктор компонентов — создание компонентов AutoCAD Factory на основе 2D-блоков, привязка к ним 3D-объектов и определение их ориентации. Затем компонент можно опубликовать как локальный компонент или в облаке. 3D-представление объекта появляется тогда, когда компоновка AutoCAD синхронизирована с Inventor Factory или Navisworks Factory.
• Обновить компоненты — обновление устаревших компонентов с использованием данных текущих компонентов.
• Пакетное расчленение — расчленение вложенных блоков таким образом, чтобы можно было редактировать содержащиеся в них компоненты.
• Пакетная публикация — создание компонентов на основе блоков, которые содержатся в файлах DWG.
• Экспорт свойств — экспорт данных о свойствах компонентов, размещенных в активной компоновке. Свойства экспортируются в файл XLS, который может использоваться в других системах.
• Хранилище компонентов Factory — доступ к веб-приложению для выгрузки и публикации облачных компонентов, предоставления к ним доступа и управления ими.

Панель "Рабочие процессы комплекса"

Инструменты на этой панели позволяют создавать двунаправленную ассоциативную связь между 2D-чертежом AutoCAD и 3D-компоновкой в Inventor Factory и Navisworks Factory. Связь, называемая синхронизацией компоновки, может быть установлена между Inventor или Navisworks и AutoCAD Architecture или AutoCAD Mechanical.

На этой панели также доступна команда Создать процесс, которая запускает программный веб-инструмент моделирования Autodesk Process Analysis 360. Он позволяет быстро создавать функциональную модель предполагаемой линии сборки, завода или станков. Затем можно смоделировать их работу для выявления потенциальных проблем и оптимизировать производительность.

Панель "Поток материалов"

Инструменты панели Поток материалов предоставляют средства для определения продуктов, которые будут изготавливаться в помещении, станций, на которых выполняются процессы, и маршрутов между станциями. После создания компоновки можно выполнить анализ транспортных расходов, использования механизмов и энергопотребления. Затем формируются отчеты с результатами анализа, которые позволяют сравнивать и документировать различные сценарии. После получения компоновки, удовлетворяющей требованиям, ее можно передать в Inventor Factory, где она будет преобразована в 2D-наложение и заполнена 3D-компонентами.

• Импорт — получение информации о компоновке Factory, представленной в формате электронных таблиц.
• Экспорт — предоставление средств для хранения и передачи о компоновке Factory в виде электронных таблиц.

Панель "Облако точек"

С помощью этих инструментов можно интегрировать данные облака точек в чертежи.

• Autodesk ReCap — запуск ReCap для индексирования файлов сканирования, а также создания и редактирования файлов проекта облака точек.
• Присоединить — присоединение к чертежу файлов сканирования облака точек и файлов проекта.
• Реальный вид — управление отображением меток и индикаторов облака точек.

Панель "Утилиты"

На панели Утилиты располагается набор знакомых команд AutoCAD, например, ИЗМЕРИТЬГЕОМ, КООРД, БЫСТРКАЛЬК и т. д. Кроме того, на панели доступна команда Соединить, которая используется исключительно в AutoCAD Factory. С помощью этой команды выполняется соединение компонентов Factory путем выбора неиспользованных соединителей на компонентах.

Панель "Сообщество"

Панель Сообщество предоставляет удобный доступ к Autodesk Knowledge Network (AKN), форумам обсуждения и веб-сайтам с мультимедийными ресурсами для бизнеса, на которых можно найти полезные видеоролики, обменяться информацией и получить помощь в решении проблем, связанных с Factory.

• Справка по Factory — открытие справки по AutoCAD Factory, поставляемой вместе с программой.
• Новые возможности — отображение сведений о новых возможностях текущей версии Autodesk Factory Design Utilities.
• На форуме обсуждения в режиме реального времени можно обсудить вопросы, связанные с приложением Factory.
• YouTube — ссылки на видеоролики с обзорами и пошаговыми инструкциями на канале Autodesk Factory Design Suite на YouTube.
• Обмен идеями — доступ к IdeaStation, где можно поделиться с группой разработчиков Factory своими идеями по улучшению Factory Design Suite.
