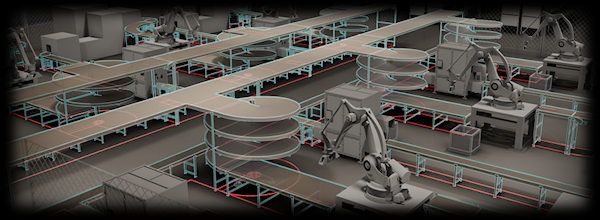

AutoCAD Factory Design Utilities предоставляет средства разработки и оптимизированную среду для создания компоновки перекрытия Factory. Пакет также позволяет открывать файлы DWG предыдущих версий с планировками помещений и добавлять данные завода на эти чертежи. Затем такие чертежи можно будет использовать для заполнения 3D-компоновок в Inventor Factory.
2D-планировки Factory
2D-планировка завода — это DWG-модель завода, склада или офисного помещения. Размер и сложность планировок может варьироваться: можно создавать любые планировки от рабочей ячейки до целого завода. Планировка также может содержать такие элементы, как стены, колонны и коммунальные сооружения. Можно создать планировку как отдельных фрагментов оборудования, так и разработать пути маршрутизации для каждого продукта.
AutoCAD Factory Design Utilities позволяет добавлять в компоновку Factory дополнительную информацию. Такую информацию можно добавить в планировку помещения предыдущей версии или в новый файл. Дополнительная информация может быть использована при выполнении анализа планировок, формировании отчетов и автоматическом заполнении планировок заводов 3D-компонентами в Inventor Factory.
Типовой рабочий процесс выполняется следующим образом.
- Создайте упрощенную планировку (например, прямоугольной формы) и добавьте информацию о станции.
- Создайте продукт, который будет изготавливаться на требуемых станциях.
- Создайте маршруты перемещения продуктов между станциями.
- Сохраните 2D-планировку завода в формате DWG.
- Добавьте компоновку в Navisworks Factory при помощи команды Синхронизация с Navisworks, в Inventor Factory при помощи команды Синхронизация с Inventor или команды Inventor Factory Создать компоновку из DWG и заполните ее 3D-компонентами. (Если какие-либо 2D-компоненты или образующие цепь компоненты существуют в компоновке DWG, они будут автоматически заменены соответствующими 3D-компонентами при открытии в Inventor.)
Рабочие процессы пакета
AutoCAD Factory предоставляет ряд инструментов рабочих процессов комплекса, позволяющих создавать ассоциативную связь между 2D-чертежом AutoCAD и 3D-компоновкой в Inventor Factory и Navisworks Factory. Связь, называемая синхронизацией компоновки, может быть установлена между Inventor или Navisworks и AutoCAD Architecture или AutoCAD Mechanical. Следует иметь в виду, что связь AutoCAD Factory с Navisworks Factory является односторонней. Однако связь между AutoCAD Factory и Inventor Factory является двунаправленной.
К командам рабочих процессов комплекса относятся следующие.
- Синхронизировать Inventor — запуск Inventor и создание 3D-компоновки Factory из незамкнутого 2D-чертежа.
- Создать из Inventor — создание 2D-чертежа AutoCAD из существующей 3D-компоновки Factory.
- Обновить из Inventor — все изменения, внесенные в 3D-компоновку Factory в Inventor будут воспроизведены в 2D-чертеже AutoCAD.
- Разорвать связь с Inventor — разрыв ассоциативной связи между компоновками AutoCAD и Inventor.
- Синхронизация с Navisworks — запуск Navisworks и создание 3D-компоновки Factory из незамкнутого 2D-чертежа.
- Создать процесс — открытие веб-инструмента для моделирования Process Analysis 360, с помощью которого можно запускать процессы моделирования и оптимизировать производительность.
