Справочник по настройке

Вызов

Лента: вкладка CAM панель "Работа" Настройка

Общие параметры настройки для ориентации и начала координат модели, выбора заготовки, ее спецификаций и постобработки настраиваются в диалоговом окне Настройка.

Настройки на вкладке "Настройка"

Рабочая система координат (РСК)

Рабочая система координат (РСК) позволяет указать глобальную систему координат, в которой выводится траектория перемещения инструмента после постобработки. РСК назначается по умолчанию для ориентации модели.

При редактировании и моделировании координаты также представлены в РСК по умолчанию.

Ориентация

В раскрывающемся меню Ориентация содержатся следующие параметры для определения настроенной ориентации осей РСК X, Y и Z.

• Ориентация модели: использование ориентации текущей детали для ориентации РСК.
• Выбор оси Z/плоскости и оси X: определение оси Z путем выбора одной грани или ребра и оси X путем выбора другой грани или ребра. Обе оси (Z и X) можно развернуть на 180 градусов.
• Выбор оси Z/плоскости и оси Y: определение оси Z путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (Z и Y) можно развернуть на 180 градусов.
• Выбор осей X и Y: определение оси X путем выбора одной грани или ребра и оси Y путем выбора другой грани или ребра. Обе оси (X и Y) можно развернуть на 180 градусов.
• Выбор системы координат: задание ориентации РСК для настройки на основе пользовательской системы координат Inventor (ПСК) в модели. В этом параметре используется как начало координат, так и ориентация существующей системы координат. Используйте этот параметр, если модель не содержит подходящих точек и плоскостей для операции.

Начало координат

В раскрывающемся меню Начало координат содержатся следующие параметры для определения расположения начала координат РСК.

• Начало координат модели: задание начала координат РСК с использованием рабочей системы координат из текущей детали.
• Выбранная точка: задание начала координат РСК путем выбора вершины или ребра.
• Точка короба заготовки: задание начала координат РСК путем выбора точки на ограничивающей рамке заготовки.
• Точка короба модели: задание начала координат РСК путем выбора точки на ограничивающей рамке модели.

Минипанель инструментов Начало координат автоматически отображается при вызове диалогового окна Настройка и представляет собой альтернативу диалоговому окну для выбора начала координат РСК.

Раскрывающееся меню минипанели инструментов Начало координат. Щелкните кнопку Отменить справа от раскрывающегося списка, чтобы повторно выбрать начало координат РСК.

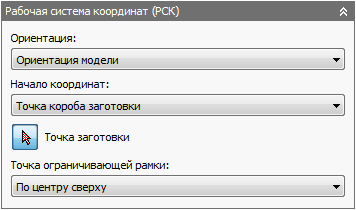

Ориентация и начало координат

Система координат

Точка огранич. контура

Если для начала координат выбран параметр Точка короба заготовки или Точка короба модели, то можно использовать раскрывающееся меню Точка огранич. контура, чтобы указать точку на ограничивающей рамке для размещения начала координат РСК.

Точки на ограничивающей рамке

Модель

Модель, заданная для настройки, используется по умолчанию для всех операций обработки 3D-поверхностей. Выбранная модель также используется при моделировании траектории перемещения инструмента.

Настройки на вкладке "Заготовка"

Указанная заготовка и приспособление используются при моделировании созданной траектории перемещения инструмента. Кроме того, их можно использовать в некоторых методах обработки.

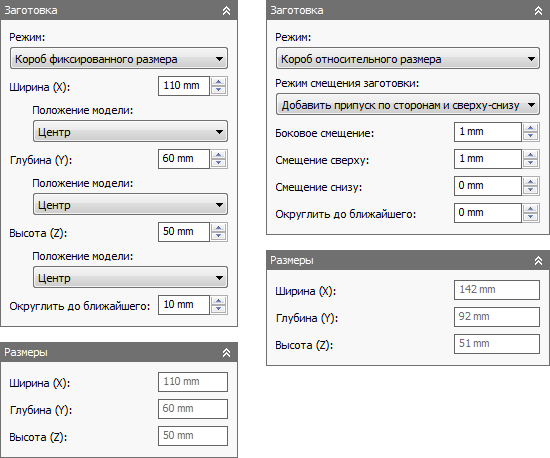

Варианты кубической заготовки

Режим

Короб фиксированного размера и короб относительного размера

Короб фиксированного размера: создание кубического тела заготовки заданного (фиксированного) размера. Данный параметр установлен по умолчанию.

Короб относительного размера: создание кубического тела заготовки, которое больше модели на заданное значение смещения с округлением до ближайшего указанного приращения.

Размеры: отображение размеров по ширине (X), глубине (Y) и высоте (Z) для рамки настройки заготовки.

Режим короба фиксированного размера

Режим Короб фиксированного размера позволяет ввести точные значения XYZ, чтобы задать размеры по ширине, глубине и высоте для заготовки. Кроме того, можно сместить заготовку влево и право, назад и вперед, вверх и вниз для лучшего расположения модели. Представлены следующие параметры:

• Ширина (X):: введите значение для указания ширины заготовки.
• Позиция модели: смещение слева (-X): указание смещения заготовки в отрицательном направлении по оси X.
• Позиция модели: по центру: модель располагается в центре по оси X в заготовке.
• Позиция модели: смещение справа (+X): указание смещения заготовки в положительном направлении по оси X.
• Глубина (Y): введите значение для указания глубины заготовки.
• Позиция модели: смещение сзади (+Y): указание смещения заготовки в положительном направлении по оси Y.
• Позиция модели: по центру: модель располагается в центре по оси Y в заготовке.
• Позиция модели: смещение спереди (-Y): указание смещения заготовки в отрицательном направлении по оси Y.
• Высота (Z): введите значение для указания высоты заготовки.
• Позиция модели: смещение сверху (+Z): указание смещения заготовки в положительном направлении по оси Z.
• Позиция модели: по центру: модель располагается в центре по оси Z в заготовке.
• Позиция модели: смещение снизу (-Z): указание смещения заготовки в отрицательном направлении по оси Z.
• Округлить до ближайшего: указание величины округления размера заготовки.

Режим короба относительного размера

При выборе режима Короб относительного размера предоставляются параметры для добавления заготовки сверху, снизу и/или сбоку от заготовки.

Без доп. материала

Без доп. материала: дополнительные значения смещения не добавляются к размеру заготовки.

Добавить припуск по сторонам и снизу-сверху

Добавить припуск по сторонам и снизу-сверху: симметричное смещение заготовки для всех сторон. Уникальные значения для смещения сверху и снизу.

• Боковой припуск: указание дополнительного припуска по бокам.
• Смещение сверху: указание дополнительного припуска сверху.
• Смещение снизу: указание дополнительного припуска снизу.

Добавить припуск ко всем сторонам

Добавить припуск ко всем сторонам: уникальные значения для всех направлений смещения.

• - припуск по оси X: смещение заготовки в отрицательном направлении по оси X.
• + припуск по оси X: смещение заготовки в положительном направлении по оси X.
• - припуск по оси Y: смещение заготовки в отрицательном направлении по оси Y.
• + припуск по оси Y: смещение заготовки в положительном направлении по оси Y.
• - припуск по оси Z: смещение заготовки в отрицательном направлении по оси Z.
• + припуск по оси Z: смещение заготовки в положительном направлении по оси Z.
• Округлить до ближайшего: указание величины округления размера заготовки.

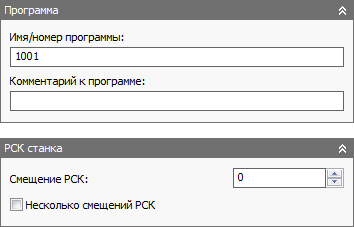

Настройки на вкладке "Постобработка"

Параметры для последующей обработки, например, имя или номер программы, комментарий к ней и рабочее смещение можно найти на вкладке "Постобработка"

При помощи конфигурации постпроцессора рабочее смещение сопоставлено с соответствующим нулевым индексом таблицы (например, G54–G59) на устройстве ЧПУ. Значение 1 обычно устанавливается для первого доступного нулевого индекса на устройстве ЧПУ (например, G54). Как правило, РСК и рабочее смещение настраиваются для соответствия друг другу на индивидуальной основе.

Название/номер программы

Указание имени или номера программы. Этот параметр становится доступным для постпроцессора.

Комментарий

 Указание комментария к программе. Этот параметр становится доступным для постпроцессора.

Смещение РСК

Определение нужной системы координат заготовки для настройки. В функции конфигурации постпроцессора входит сопоставление этого числа с фактической РСК на станке.

Множеств. смещения РСК

Установите этот флажок, чтобы указать на необходимость дублирования заготовки.

Дубликаты смещения РСК

Указание числа дубликатов заготовки. Это общее количество экземпляров.

Увеличение смещения РСК

Указание увеличения рабочего смещения для дублирования заготовки.

Порядок операций

Указание порядка отдельных операций.

• Сохранить порядок — данный параметр указывает, что элементы будут обрабатываться в том порядке, в котором они были выбраны.
• Порядок по операциям — Указание порядка отдельных операций.
• Порядок по инструменту — указание порядка операций по инструменту. Например, все операции, в которых используется плоская фреза диаметром 3/4 дюйма, обрабатываются в первую очередь. Далее обрабатывается следующий набор операций, в котором используется другой одинаковый инструмент, например, плоская фреза диаметром 1/4 дюйма.

Использование нескольких рабочих смещений настройки

Inventor HSM Express поддерживает создание массивов настроек целиком с помощью функции Множеств. смещения РСК, который, по существу, дублирует настройки целиком, используя различные рабочие смещения. Эта функция обычно используется в случаях, когда нет точных данных об отдельном положении каждого экземпляра.

После установки флажка Множеств. смещения РСК можно указать общее количество экземпляров и величину рабочего смещения. Кроме того, можно выбрать порядок дублирующейся траектории перемещения инструмента (по настройке, по операции или по инструменту).

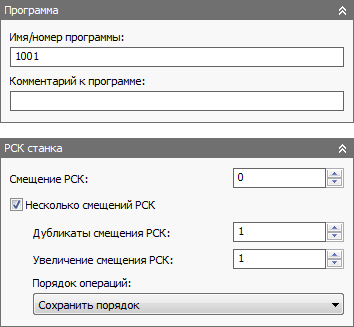

Включение множественных рабочих смещений

Настройка для поля Смещение РСК зависит от постпроцессора. В данном случае используется постпроцессор Fanuc, поэтому при указании 1 используется первое рабочее смещение (G54). В следующем поле задается число дублирований (в данном случае 4), а в последнем поле задается увеличение, в данном случае 1, т.е. следующие смещения будут G55, G56 и G57.

Внимание: При использовании нескольких рабочих смещений в одной программе ЧПУ может потребоваться особое внимание к конфигурации постпроцессора с учетом отводов при обработке и прочих параметров.

Если физические настройки для каждого экземпляра распределены равномерно, иногда можно использовать элемент обычного массива. Это позволяет полностью моделировать дублируемую траекторию перемещения инструмента. Однако такой подход требует добавления траекторий перемещения инструмента для выравнивания заготовки для каждого экземпляра.

Использование воспроизведения графических данных для задания смещений заготовки/инструмента

Функция Множеств. смещения РСК применяется только к постобработке и элементам карты наладки. Невозможно выполнить моделирование дублированной траектории перемещения инструмента, так как относительное расположение для каждого экземпляра в Inventor HSM Express неизвестно (например, G54 относительно G55). Для просмотра нескольких рабочих смещений следует рассмотреть файлы, размещенные в Inventor HSM Edit.

В редакторе рабочие смещения задаются, щелкнув вкладку "Воспроизведение графических данных" панель "Файл" Окно воспроизведения на ленте, а затем выбрав вкладку "Воспроизведение графических данных" панель "Другое" Задать смещения заготовки/инструмента , чтобы отобразить диалоговое окно Смещения заготовки/инструмента.

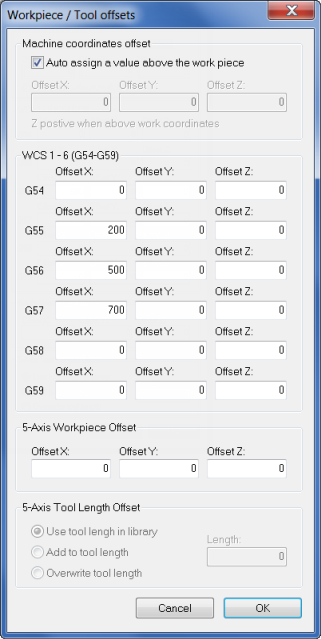

Задание рабочих смещений в Inventor HSM Edit

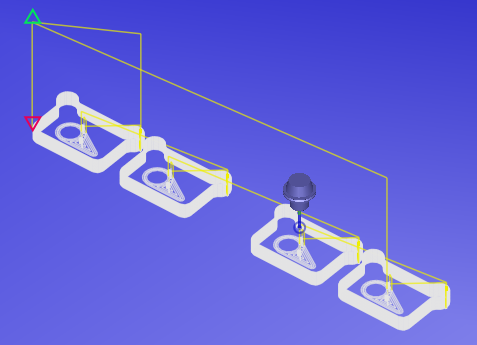

Несколько рабочих смещений в размещенном файле
