Обработка паза

Вызов

Лента: вкладка CAM панель "2D фрезерование" Обработка паза

Методе Обработка паза позволяет выполнять фрезеровку пазов посредством их выбора на ребрах. Кроме того, для обработки пазов можно использовать 2D контур с отключенной компенсацией. Однако геометрия часто недоступна по центру паза, поэтому гораздо удобнее использовать метод Обработка паза.

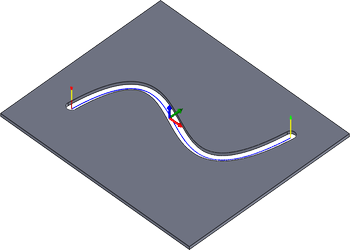

Выбор геометрии для операции Обработка паза

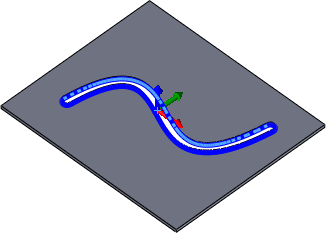

Траектория перемещения инструмента, созданная для выбранной геометрии

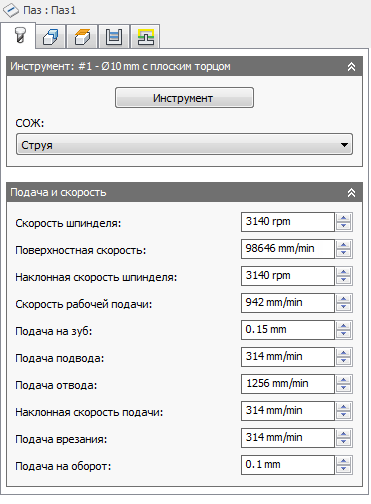

Настройки на вкладке "Инструмент"

СОЖ

Тип хладагента, используемого с инструментом.

Скорость шпинделя

Скорость вращения шпинделя.

Поверх. скорость

Скорость шпинделя, выраженная как скорость инструмента на поверхности.

Наклонная скорость шпинделя

Скорость вращения шпинделя при перемещении под уклоном.

Рабочая подача

Подача при перемещении режущего инструмента.

Подача на зуб

Скорость подачи при резании, выраженная как скорость подачи на зуб.

Подача подвода

Подача на входе при подводе режущего инструмента.

Подача отвода

Подача на выходе при отводе режущего инструмента.

Наклонная подача

Подача при создании винтовых уклонов в заготовке.

Подача врезания

Подача при врезании в заготовку.

Подача на оборот

Скорость подачи при врезании, выраженная как скорость подачи на оборот.

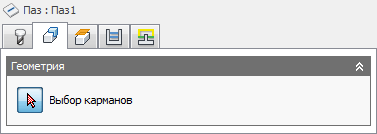

Настройки на вкладке "Геометрия"

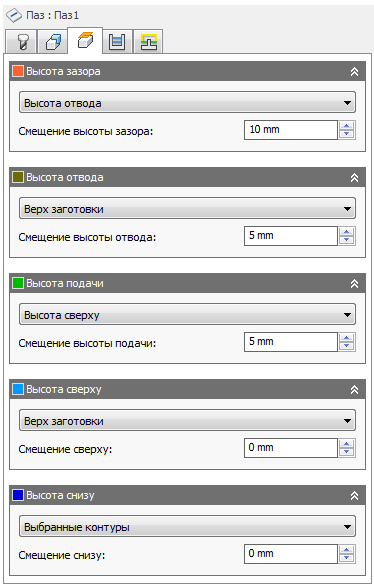

Настройки на вкладке "Высоты"

Высота клиренса

Высота клиренса — это первая высота, на которую переходит инструмент в начале траектории перемещения.

Высота клиренса

• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты клиренса

Параметр Смещение высоты клиренса применяется и относится к выбранному режиму высоты зазора в приведенном выше раскрывающемся списке.

Высота отвода

В режиме высоты отвода задается высота, на которую поднимается инструмент перед следующим проходом резания. Значение режима высоты отвода должно быть больше значения высоты подачи и верхней точки. Режим высоты отвода используется вместе с последующим смещением для определения высоты.

Высота отвода

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты отвода

Параметр Смещение высоты отвода применяется к выбранному режиму высоты отвода в приведенном выше раскрывающемся списке и является его производной.

Высота подачи

Режим высоты подачи позволяет задать высоту, на которую быстро перемещается инструмент перед изменением скорости при подаче/врезании для ввода в деталь. Значение режима высоты подачи должно быть выше значения в верхней точке. В операции сверления эта высота используется в качестве исходной высоты подачи и высоты отвода при выводе сверла. Режим высоты подачи используется вместе с последующим смещением для определения высоты.

Высота подачи

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Откл.: отключение параметра Высота подачи вызывает быстрое перемещение инструмента при подводе.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение высоты подачи

Параметр Смещение высоты подачи применяется и относится к выбранному режиму высоты подачи в приведенном выше раскрывающемся списке.

Высота сверху

В режиме высоты в верхней точке задается высота, определяющая верхнюю точку выреза. Значение режима высоты в верхней точке должно быть выше значения в нижней точке. Режим высоты в верхней точке используется вместе с последующим смещением для определения высоты.

Высота сверху

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота снизу: пошаговое смещение от высоты в нижней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение сверху

Параметр Top offset применяется к выбранному режиму высоты в верхней точке в приведенном выше раскрывающемся списке и является его производной.

Высота снизу

Режим высоты в нижней точке позволяет определить высоту/глубину финальной обработки и максимальную глубину, на которую инструмент погружается в заготовку. Значение режима высоты в нижней точке должно быть ниже значения в верхней точке. Режим высоты в нижней точке используется вместе с последующим смещением для определения высоты.

Высота снизу

• Высота клиренса: пошаговое смещение от высоты клиренса.
• Высота отвода: пошаговое смещение от высоты отвода.
• Высота подачи: пошаговое смещение от высоты при подаче.
• Высота сверху: пошаговое смещение от высоты в верхней точке.
• Верх модели: пошаговое смещение от верхней точки модели.
• Низ модели: пошаговое смещение от нижней точки модели.
• Верх заготовки: пошаговое смещение от верхней точки заготовки.
• Низ заготовки: пошаговое смещение от нижней точки заготовки.
• Выбранные контуры: пошаговое смещение от контура, выбранного на модели.
• Выбор: пошаговое смещение от точки (вершины), ребра или грани, выбранной в модели.
• Origin (absolute): абсолютное смещение от начала координат, заданного при установке или ориентации инструмента в конкретной операции.

Смещение снизу

Параметр Bottom offset применяется к выбранному режиму высоты в нижней точке в приведенном выше раскрывающемся списке и является его производной.

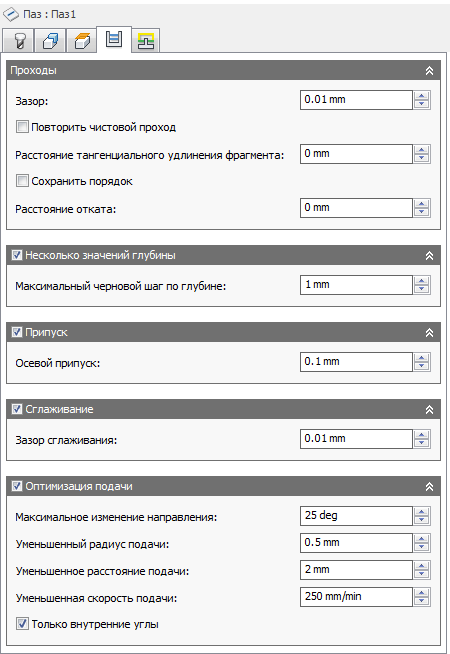

Настройки на вкладке "Проходы"

Допуск

Допуск, используемый при линеаризации геометрии, например, в сплайнах и эллипсах. Допуск рассматривается как максимальная длина хорды.

Свободный допуск 0,100

Жесткий допуск 0,001

Движение станка с ЧПУ по контуру управляется с помощью команд создания отрезков G1 и дуг G2–G3. Чтобы обеспечить это, АСУП аппроксимирует сплайн и траектории перемещения инструментов по поверхности путем их линеаризации, создавая множество коротких прямолинейных сегментов для аппроксимации требуемой формы. Точность соответствия траектории перемещения инструмента требуемой форме во многом зависит от количества используемых отрезков. Большее количество отрезков в результате даст траекторию перемещения инструмента, более точно аппроксимирующую номинальную форму сплайна или поверхности.

Нехватка данных

Искушение всегда использовать очень жесткие допуски может быть велико, однако есть и более компромиссные решения, например более длительный расчет траектории, использование больших файлов G-кодов и очень коротких прямолинейных перемещений. Первые два способа легко реализовать, так как расчеты в Inventor HSM Express происходят очень быстро, а большинство современных средств управления имеют не менее 1 МБ оперативной памяти. Тем не менее, короткие прямолинейные перемещения в сочетании с высокой скоростью подачи могут привести к явлению, известному как нехватка данных.

Нехватка данных возникает, когда элементы управления настолько перегружены данными, что перестают справляться с их обработкой. Устройство ЧПУ может обрабатывать лишь ограниченное количество строк кода (блоков) в секунду. Скорость работы старых станков может составлять около 40 блоков/с, а новых, таких как Haas, — 1000 или более блоков/с. Короткие прямолинейные перемещения и высокая скорость подачи могут вынудить элемент управления работать с большей скоростью обработки. Когда это происходит, станок должен останавливаться после каждого перемещения и ждать следующей команды на сервомотор от элемента управления.

Повторить чистовой проход

Если этот параметр включен, дважды выполняется окончательный финишный проход для удаления материала заготовки, оставшегося из-за деформации инструмента.

Расстояние тангенциального удлинения фрагмента

Указание тангенциального удлинения проходов.

Сохранить порядок

Данный параметр указывает, что элементы будут обрабатываться в том порядке, в котором они были выбраны. Если этот флажок не установлен, Inventor HSM Express оптимизирует порядок резания.

Расстояние отката

Указание расстояния для отката из заготовки перед отводом.

Множество глубин

Указание необходимости использования нескольких значений глубины.

С несколькими разрезами глубины

Без нескольких разрезов глубины

Прим.: Метод адаптивной обработки позволяет использовать гораздо более активные разрезы глубины, чем предыдущие 2D-карманы.

Макс. черновой шаг по глубине

Указание максимального шага понижения между уровнями Z при черновой обработке.

Максимальный шаг понижения (отображение без шагов понижения чистовой обработки)

Прим.: Последовательные шаги понижения уровней Z получены из значения максимального шага понижения. На финальном шаге понижения при черновой обработке используется оставшийся запас, если его значение меньше максимального шага понижения.

Припуск

Положительное значение

Положительный припуск: материал заготовки, остающийся после операции и удаляемый при последующих операциях черновой и чистовой обработки. Для черновой обработки по умолчанию оставляется небольшой объем материала.

Нет

Без припуска: удаление всего лишнего материала до выбранной геометрии.

Отрицательное значение

Отрицательный припуск: удаление материала за пределами поверхности или контура детали. Этот способ часто используется при электродной обработке для обеспечения искрового зазора или требуемого допуска для детали.

Осевой припуск (по опоре)

Параметр Осевой припуск позволяет определить объем материала, который необходимо оставить в осевом направлении (по оси Z), т. е. на конце инструмента.

Осевой припуск

Радиальный и осевой припуски

При положительном значении осевого припуска материал остается на пологих областях детали.

Для нестрого горизонтальных поверхностей Inventor HSM Express выполняет интерполяцию между значениями осевого и радиального припуска (по стенке). Таким образом остаток заготовки в осевом направлении на этих поверхностях может отличаться от заданного значения, в зависимости от наклона поверхности и значения радиального припуска.

При изменении значения радиального припуска для осевого припуска автоматически задается аналогичное значение. Задать осевой припуск можно и вручную.

Значение по умолчанию для чистовой обработки — 0 мм или 0 дюймов, т. е. материала не остается.

При черновой обработке по умолчанию остается небольшой объем материала, который можно удалить позднее с помощью одной или нескольких операций чистовой обработки.

Отрицательный припуск

При отрицательном значении припуска операция обработки позволяет удалить больше материала, чем предусмотрено формой модели. Этот параметр может использоваться для электродной обработки с искровым зазором, где размер искрового зазора равен отрицательному значению припуска.

Радиальный и осевой припуски могут быть отрицательным числом. Тем не менее, при использовании сферической или радиусной фрезы с отрицательным значением радиального припуска, превосходящим угловой радиус, отрицательное значение осевого припуска должно быть меньше или равно угловому радиусу.

Сглаживание

Сглаживание траектории перемещения инструмента посредством удаления чрезмерного количества точек и монтажных дуг в тех местах, где это возможно, в пределах заданного допуска фильтрации.

Сглаживание отключено

Сглаживание включено

Сглаживание используется для сокращения объема кода без потери точности. Сглаживание выполняется путем замены коллинеарных отрезков одним отрезком и касательными дугами, заменяющими несколько отрезков в областях искривлений.

Преимущества сглаживания могут быть огромными. Размер файла G-кода может быть уменьшен на 50 % и более. Обработка будет выполняться быстрее и более плавно. Кроме того, будет улучшена финишная обработка поверхности. Величина сокращения кода зависит от того, насколько траектория перемещения инструмента подходит для сглаживания. Траектории перемещения инструментов, расположенные изначально в основной плоскости (XY, YZ, XZ), например параллельные траектории, подходят для фильтрования. Другие объекты, например 3D-фестон, подходят для сокращения меньше.

Допуск сглаживания

Указание допуска фильтра сглаживания.

Сглаживание выполняется лучше всего, когда допуск (точность, с которой создается исходная линеаризованная траектория) равен допуску сглаживания (замена отрезков монтажными дугами) или превышает его.

Прим.: Общий допуск (или расстояние, на которое траектория перемещения инструмента может отклоняться от идеального сплайна или формы поверхности) является суммой допуска вырезания и допуска сглаживания. Например, настройка допуска вырезания в 0,0004 дюйма и допуска сглаживания в 0,0004 дюйма означает, что траектория перемещения инструмента может отклоняться от исходного сплайна или поверхности на целых 0,0008 дюйма от идеальной траектории.

Оптимизация подачи

Указание необходимости снижения подачи на углах.

Макс. изменение направления

Указание максимального углового изменения, разрешенного до снижения скорости подачи.

Радиус уменьшения подачи

Указание минимального радиуса, разрешенного до уменьшения подачи.

Расстояние уменьшения подачи

Указание расстояния до угла, на котором уменьшается подача.

Уменьшенная подача

Указание пониженной скорости подачи для использования на углах.

Только внутренние углы

Снижение скорости подачи только на внутренних углах.

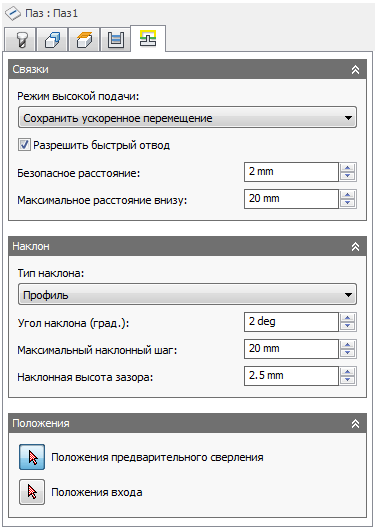

Настройки на вкладке "Связки"

Режим высокой подачи

Указание случаев, когда быстрые перемещения должны выводиться как реальные перемещения на быстром ходу (G0), а когда — как перемещения с высокоскоростной подачей (G1).

• Сохранить ускоренное перемещение: все быстрые перемещения сохраняются.
• Сохранить осевое и радиальное ускор. перемещения: быстрые перемещения только по горизонтали (радиальные) или по вертикали (осевые) выводятся как реальные перемещения на быстром ходу.
• Сохранить осевое ускор. перемещение: только быстрые перемещения по вертикали.
• Сохранить радиальное ускор. перемещение: только быстрые перемещения по горизонтали.
• Сохранить ускор. перемещение одной оси: только быстрые перемещения исключительно по одной оси (X, Y или Z).
• Always use high feed: вывод быстрых перемещений как G01 (перемещение с высокой скоростью подачи), а не как G0 (быстрые перемещения).

Данный параметр обычно устанавливается во избежание пересечений при быстрых перемещениях на станках, где используется перемещение по ломаным линиям при быстром движении.

Высокая подача

Скорость подачи для вывода быстрых перемещений в формате G1, а не G0.

Разрешить быстрый отвод

Если этот параметр включен, отвод выполняется в формате быстрых перемещений (G0). Чтобы обеспечить отвод на подаче, параметр следует отключить.

Безопасное расстояние

Минимальное расстояние между инструментом и поверхностями детали во время перемещений при отводе. Расстояние измеряется после применения припуска, поэтому при отрицательном значении припуска следует соблюдать осторожность, чтобы убедиться, что безопасное расстояние достаточно велико для предотвращения возможных пересечений.

Макс. расстояние внизу

Указание максимального расстояния для перемещения в нижнем положении.

Максимальное расстояние внизу в 1 дюйм

Максимальное расстояние внизу в 2 дюйма

Тип наклона

Указание способа движения фрезы вниз для каждого выреза.

Предварительное сверление

Для использования параметра предварительного сверления необходимо задать расположения точек предварительного сверления.

Врезание

Зигзаг

Обратите внимание на плавные переходы при зигзагообразном типе наклона.

Профиль

Сглаживание профиля

Виток

Угол наклона (град.)

Указание максимального угла уклона.

Макс. наклонный шаг

Указание максимального шага понижения на оборот профиля уклона. Этот параметр позволяет ограничить нагрузку на инструмент при выполнении вырезов в полную ширину в процессе создания уклона.

Наклонная высота клиренса

Высота уклона над текущим уровнем заготовки.

Позиции предв. сверления

Кнопка выбора положений предварительного сверления.

Позиции входа

Кнопка выбора положений входа.
