Inventor HSM поддерживает четыре типа переходов между проходами режущим инструментом в зависимости от метода обработки.
- Нет контакта: боковые смещения фрезы не соединены между собой на одном уровне Z, но соединены с движением отвода.
- Прямая линия: упрощенные прямые соединения с использованием прямых линий.
- Кратчайший путь: кратчайший путь между областями обработки (как правило, перемещение по прямой линии).
- Сглаживание: использование сглаживающих движений по касательной с помощью реальных дуг, где это возможно.

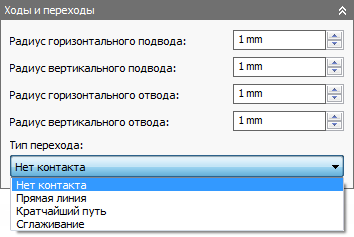

Параметр Тип перехода можно задать на вкладке Связки.
Выбор типа перехода
Метод Нет контакта позволяет переместить инструмент за пределы модели, чтобы на поверхности не оставалось следов.
Нет контакта
Метод Прямая линия позволяет переместить инструмент вдоль поверхности с постоянным углом, что создает прямую линию при просмотре со стороны.
Переходы по прямой линии
Метод Сглаживание позволяет избежать резких изменений по оси Z за счет постепенного уклона вдоль поверхности. В применимых случаях уклон не превышает указанный угол уклона.
Плавные переходы
