В Inventor HSM включена функция сопряжения траектории перемещения инструмента, которая позволяет избежать острых углов в траекториях перемещения инструмента при чистовой 3D-обработке. С помощью сопряжений можно сократить острые повороты в траектории перемещения инструмента, чтобы устройство ЧПУ могло поддерживать высокую скорость подачи и/или исключить появление следов на обработанной детали.

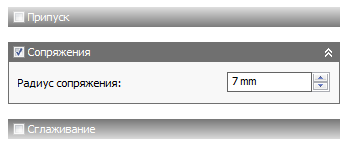

Раздел Сопряжения и параметр Радиус сопряжения находятся на вкладке Проходы между разделами Припуск и Сглаживание
На следующих изображениях показан пример траектории перемещения инструмента при параллельной чистовой обработке с использованием сферической концевой фрезы диаметром 10 мм.

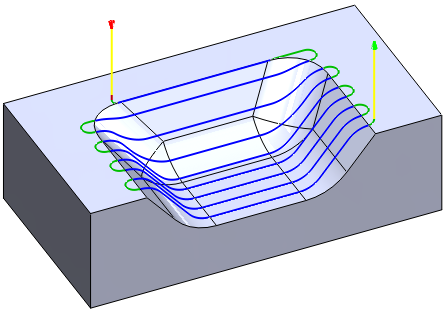

Сопряжения отключены

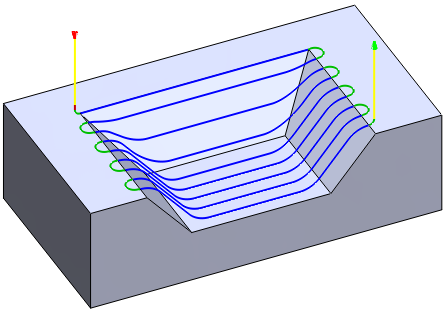

Сопряжения включены. Радиус сопряжения равен10 мм, что в два раза больше радиуса инструмента
Сопряжения отключены, но модель содержит примененные элементы геометрии сопряжения
Включение сопряжений траектории перемещения инструмента при параллельной чистовой обработке влияет в первую очередь на углы, перпендикулярные проходам.
Параллельная траектория перемещения инструмента без сопряжений траектории

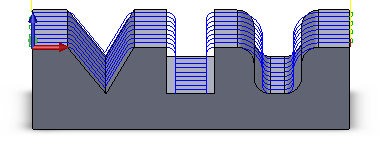

Параллельная траектория перемещения инструмента с радиусом сопряжения 4 мм
Аналогичная ситуация применима для операции контурной чистовой обработки, сопряжения в вертикальных углах.
Траектория перемещения инструмента по контуру без сопряжений траектории

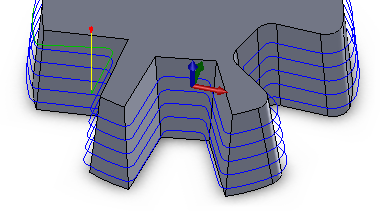

Траектория перемещения инструмента по контуру с радиусом сопряжения 4 мм
